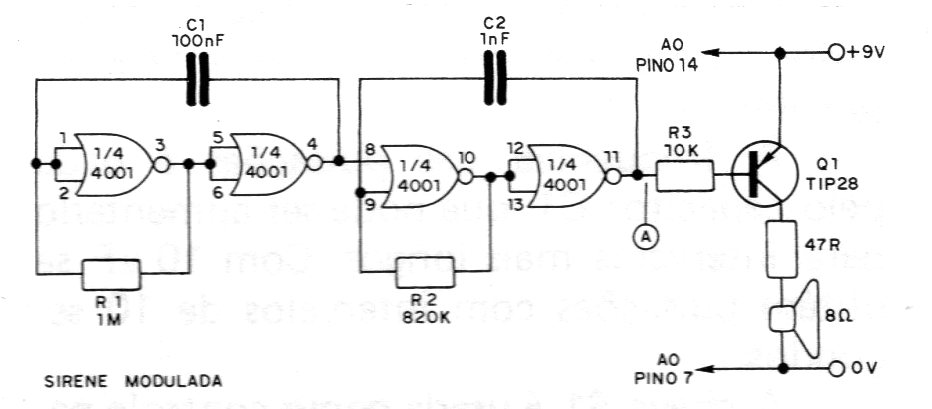

Neste circuito temos dois osciladores, um controlando o outro, empregando as 4 portas NAND do integrado 4001. O primeiro é o circuito modulador, que opera em torno de 10 Hz (esta frequência depende de C1) e o segundo que opera em torno de 1 kHz (esta frequência depende de C2). O primeiro circuito controla o segundo, de modo que temos a modulação do sinal obtido no ponto (A). Este sina! modulado é amplificado pelo transistor Q1, sendo então levado ao alto-falante. Esta configuração é de baixa potência. Mas, se o leitor quiser mais volume no som, pode utilizar igualmente as etapas amplificadoras do CIR8916 ligando-as ao ponto (A).
