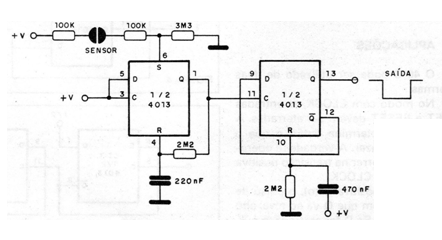

Um dos circuitos aplicativos que demos no início desta sequência foi uma chave biestável em que um 555 era usado como monoestável no acionamento de um 4013. Pois bem, se vamos utilizar apenas um flip-flop no acionamento de um relé, o outro pode perfeitamente ser empregado como monoestável na configuração da figura que nos leva a uma eficiente chave de toque. Nesta chave a cada toque o relé muda de estado, comutando assim uma carga externa.
