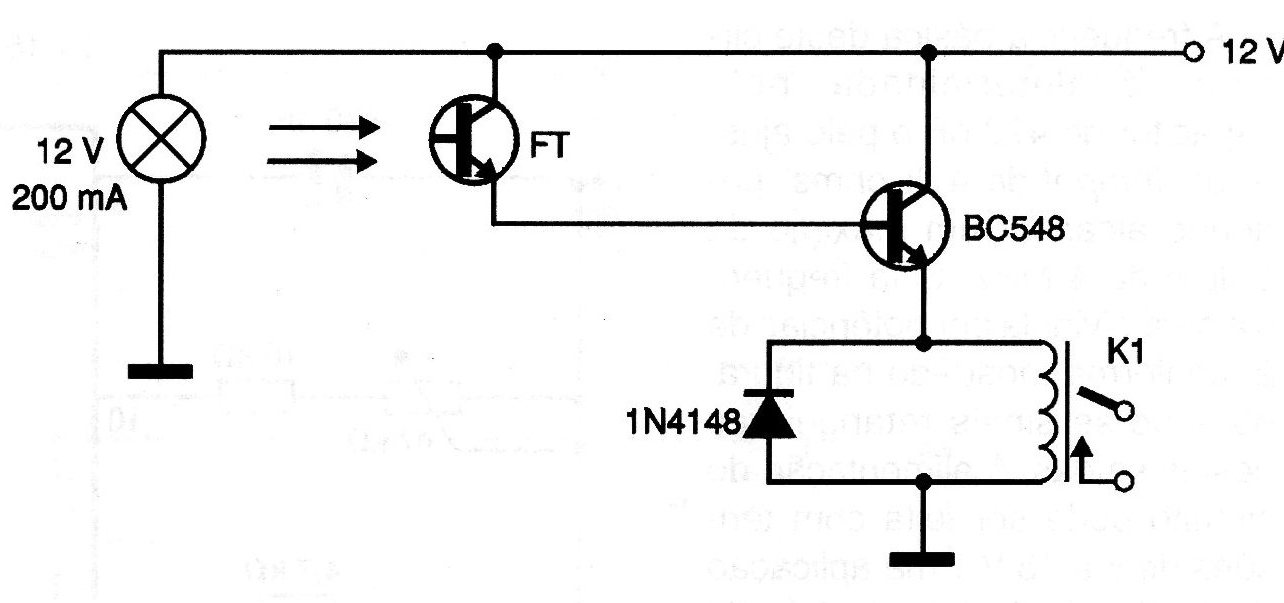

O opto-acoplador da figura usa transistores comuns e um fototransistor para acionar um relé sensívei (20 a 50 mA) para a tensão de 12V. O circuito consiste de uma etapa Darlington em que praticamente qualquer fototransistor pode ser empregado. A lâmpada depende apenas da intensidade de luz a ser aplicada ao fototransistor e da distância em que ela deve ser posicionada.
