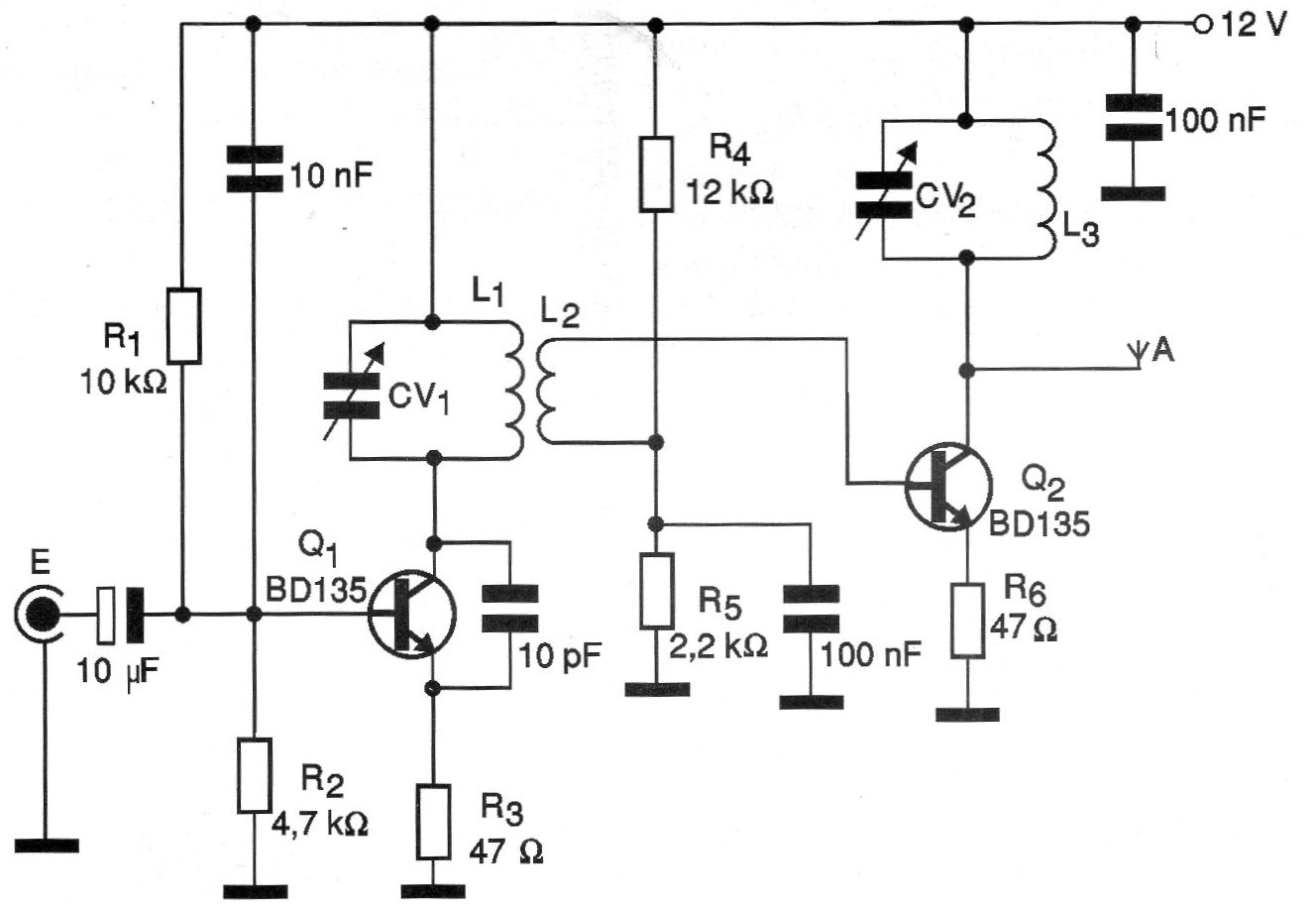

Este circuito é uma versão melhorada do anterior CIR8041 com alcance maior podendo chegar a 500 metros, dependendo da antena. L1 é formada por 4 espiras de fio 24 ou 26 em forma de 1 cm de diâmetro e L2 por 3 espiras enlaçadas em L1. L3 é formada por 4 espiras de fio 24 ou 26 em forma de 1 cm de diâmetro sem núcleo,. CV1 e CV2 são trimmers comuns de 2-20 a 4-40 pF. A alimentação deve vir de fonte muito bem filtrada de 12 V. Todos os capacitores são cerâmicos e a modulação deve vir de fonte de alta impedância como uma mesa de som, mixer ou pré-amplificador.
| Clique na imagem para ampliar |
