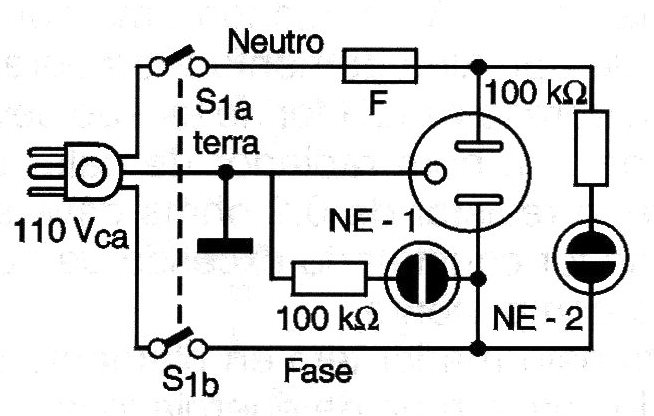

Este circuito testa a ligação à terra em tomadas de computadores e outros equipamentos que exigem esta conexão por motivos de segurança. Coloca-se o aparelho em teste na tomada e as duas lâmpadas neon devem acender, se tudo estiver bem. O fusível tem que ser de acordo com a potência dos aparelhos que normalmente são conectados ao circuito. As lâmpadas neon são comuns do tipo que não tem a resistência limitadora de corrente internamente.
| Clique na imagem para ampliar |
