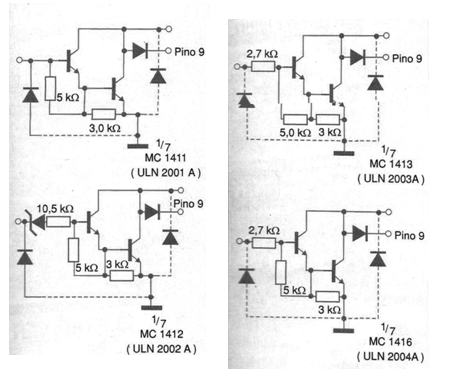

Os circuitos integrados da série ULN2001/2/3/4 também designados por MC1411/12/13/14 consistem em Drivers que podem fornecer até 500 mA de saída para controle direto de cargas a partir de entradas de sinais digitais.Os quatro circuitos se diferenciam pela configuração interna de seus transistores Darlington, conforme mostra a figura 1.
Assim, suas aplicações dependem apenas da lógica de controle a ser usada, ou seja, do tipo de PC, microcontrolador ou microprocessador que vai fazer o interfaceamento. A tabela dada a seguir mostra essas características:
Tipo=Aplicação (compatibilidade)
MC1411/ULN2001A=Uso geral, DTL e TTL, PMOS e CMOS
MC1412/ULN2002A=PMOS lógica de 14 a 25 V – contém zener interno
MC1413/ULN2003A=TTL ou CMOS com alimentação de 6 V – possui resistor de 2,7 k ohms em série com a entrada
MC1414/ULN2004A=TTL ou CMOS com alimentação de 8 a 18 V – possui resistor de 10,5 k ohms em série com a entrada

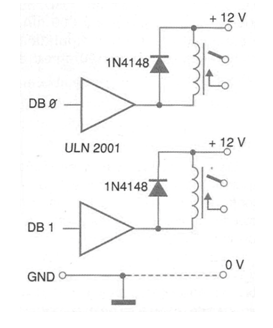

Na figura 2 temos um circuito típico de interfaceamento de um PC com uma carga de alta potência (500 mA) por exemplo, conjuntos de relés, solenóides ou mesmo motores.
Figura 2
Na figura 3 temos a pinagem do circuito integrado utilizado.
