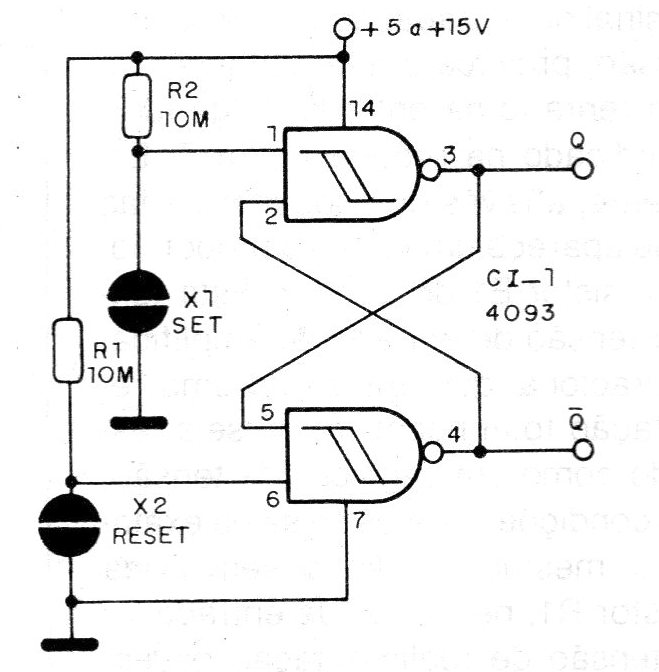

Este flip-flop é acionado pelo toque e utiliza como base um circuito integrado CMOS do tipo 4093. Este integrado possui 4 disparadores Schmitt do tipo NAND que podem ser ligados num sistema de realimentação. As saídas podem drenar ou fornecer correntes de 0,5 mA ou pouco mais, em função da tensão de alimentação. Um driver pode ser usado para ativar cargas de maior corrente. Os sensores de toque para o acionamento podem ser feitos com dois percevejos próximos que devem ser tocados simultaneamente.




| Clique na imagem para ampliar |
