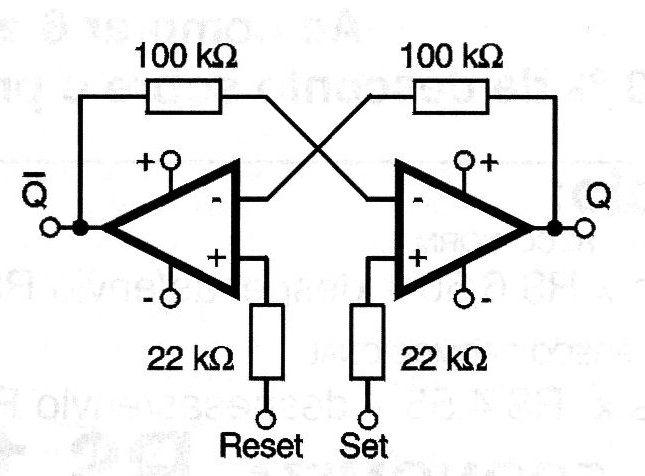

Com dois amplificadores operacionais é possível fazer um flip-flop tipo R-S (Reset-Set), conforme mostramos nesta aplicação. Os amplificadores operacionais podem ser de qualquer tipo, tais como os tradicionais 741 e a fonte de alimentação deve ser simétrica.




| Clique na imagem para ampliar |
