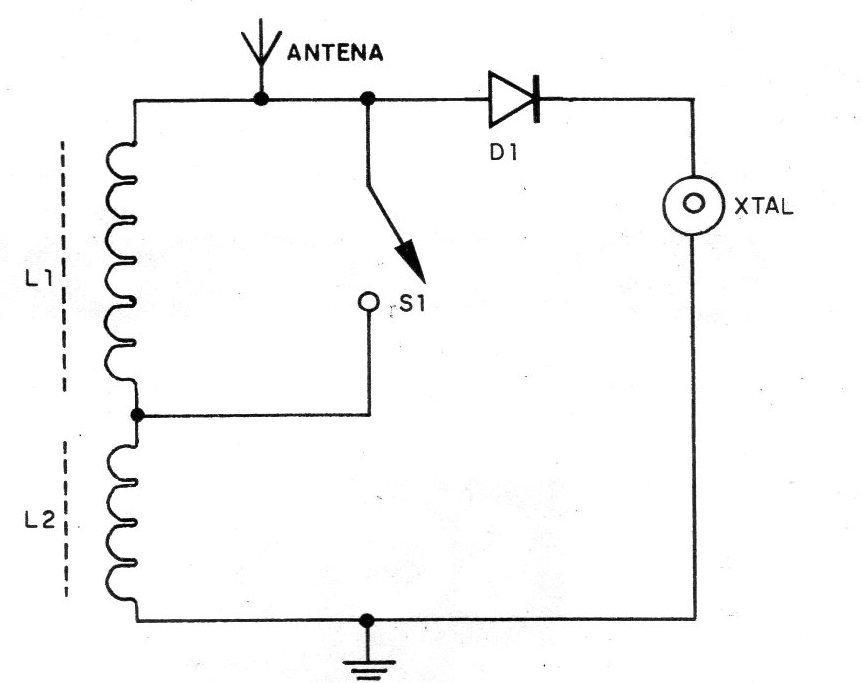

Maior simplicidade para um receptor de rádio do que a conseguida pelo autor deste projeto encontrado numa publicação de 1981, é difícil de ser conseguida. Conforme podemos ver pela figura, este receptor consiste simplesmente em duas bobinas, uma antena, uma chave e um fone de ouvido que deve ser de cristal ou magnético de alta impedância. L1 é formada por 80 espiras de fio esmaltado 32 AWG e L2 é formada por 5 ou- 6 espiras 'do mesmo fio sobre L1. A antena é de 10 m de comprimento ou mais. A bobina deve ter um núcleo de ferrite. Com o fechamento da chave altera-se a faixa de recepção. Veja que a sintonia deste receptor é conseguida com a movimentação do núcleo de ferrite na bobina. E claro que se trata de um projeto muito simples que pode ser aperfeiçoado pelos leitores mais imaginosos. O diodo detector pode ser de qualquer tipo dando-se preferência aos tipos de germânio como o 1N34 ou 1N60.




| Clique na imagem para ampliar |
