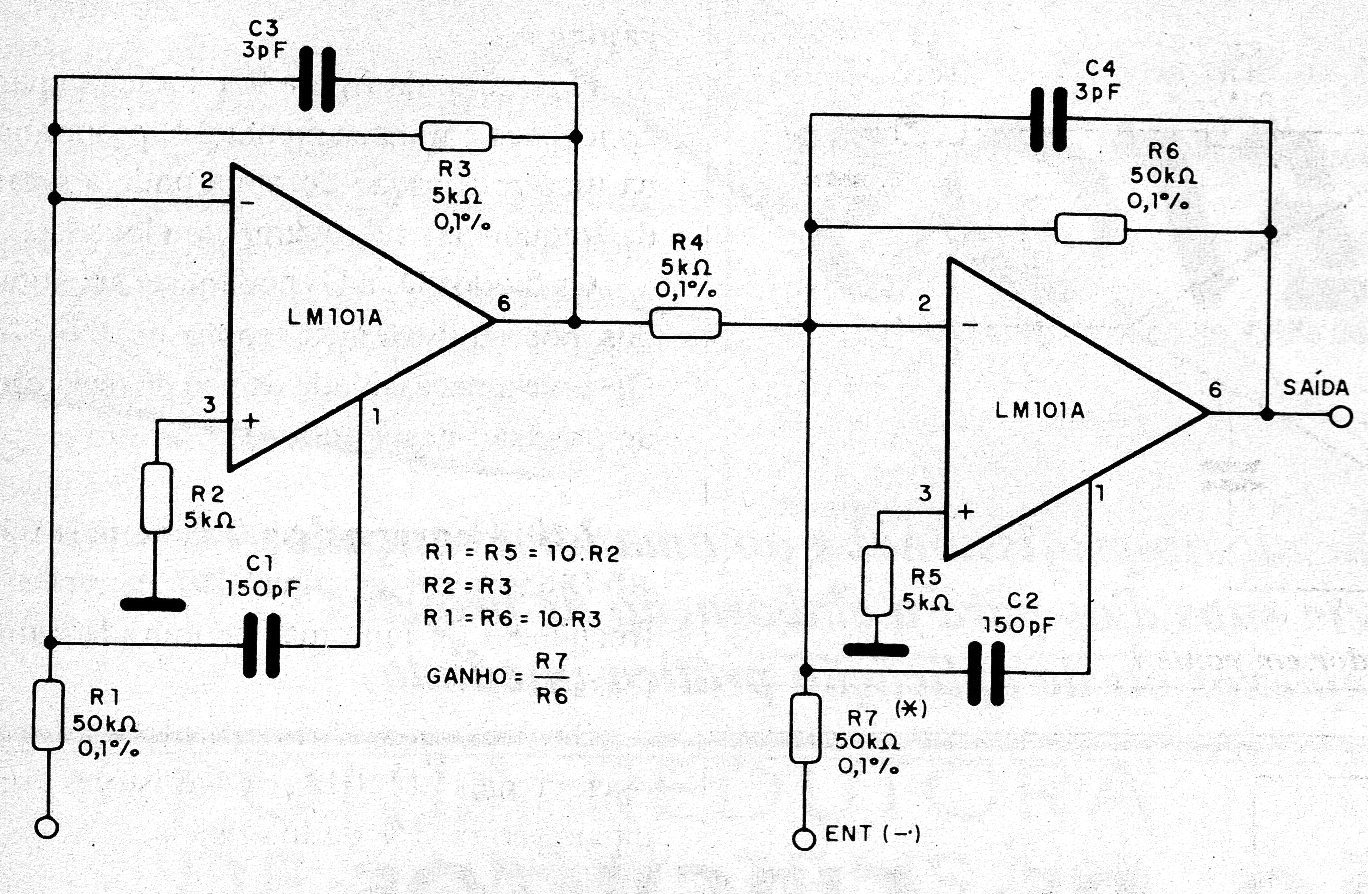

O ganho deste amplificador é dado pelos componentes indicados nas fórmulas junto ao diagrama. A fonte de alimentação deve ser simétrica e amplificadores operacionais equivalentes podem ser utilizados.
| Clique na imagem para ampliar |
O ganho deste amplificador é dado pelos componentes indicados nas fórmulas junto ao diagrama. A fonte de alimentação deve ser simétrica e amplificadores operacionais equivalentes podem ser utilizados.
