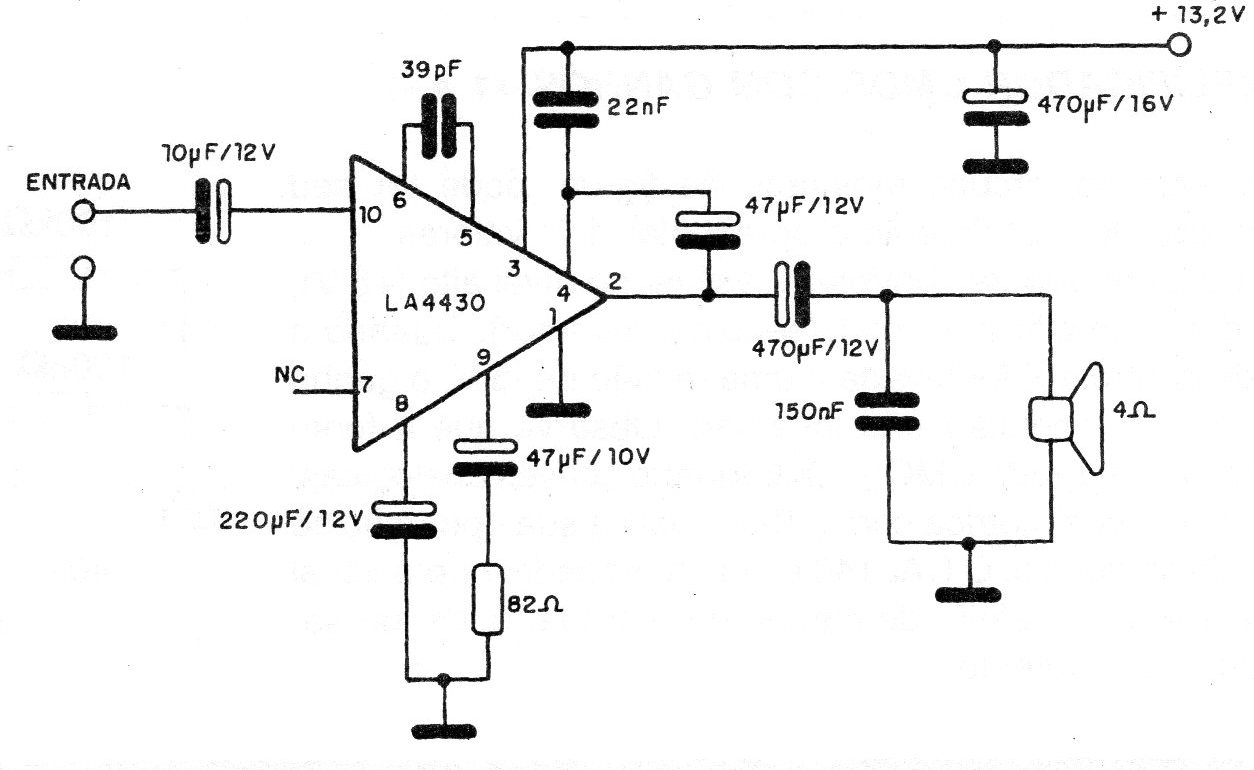

Este circuito é sugerido pela Sanyo e tem por base o circuito integrado LA4430, de sua fabricação. Com uma potência de 4,5 W ele pode servir de base para rádios de carro ou sistemas reforçadores de som. A corrente de repouso é de 50 mA e a corrente máxima de saída de 2,25A. O circuito integrado deve ser montado em radiador em de calor. O ganho de tensão do circuito é de 50 dB e a impedância de entrada de 20 k ohms. A taxa de distorção harmônica é de 0,3%.
| Clique na imagem para ampliar |
