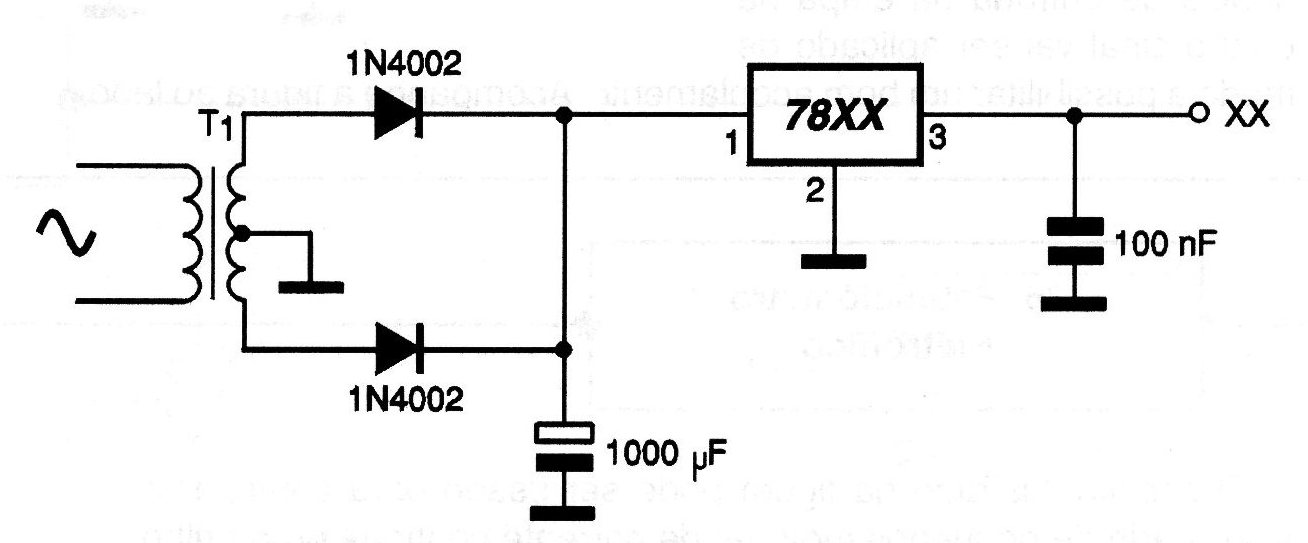

Os circuitos integrados reguladores de tensão da serie 78XX podem ser encontrados com tensões de 5 v (7805) a 18 v (7818) com correntes de saída de 1 A. O transformador usado deve ter uma tensão um pouco maior que a desejada na saída conforme o regulador escolhido, e deve ter corrente de 1 A ou menos, se a saída assim o exigir. O circuito integrado regulador de tensão deve ser montado num radiador de calor. A tensão de isolamento do capacitor eletrolítico antes do regulador precisa ser pelo menos 7% maior que a tensão RMS do transformador empregado. Lembramos que os circuitos integrados da série 79XX têm uma pinagem diferente das encontradas nos 78XX que possuem o terra como terminal centrai. O layout da placa deve ser considerado neste caso. Veja a figura.
