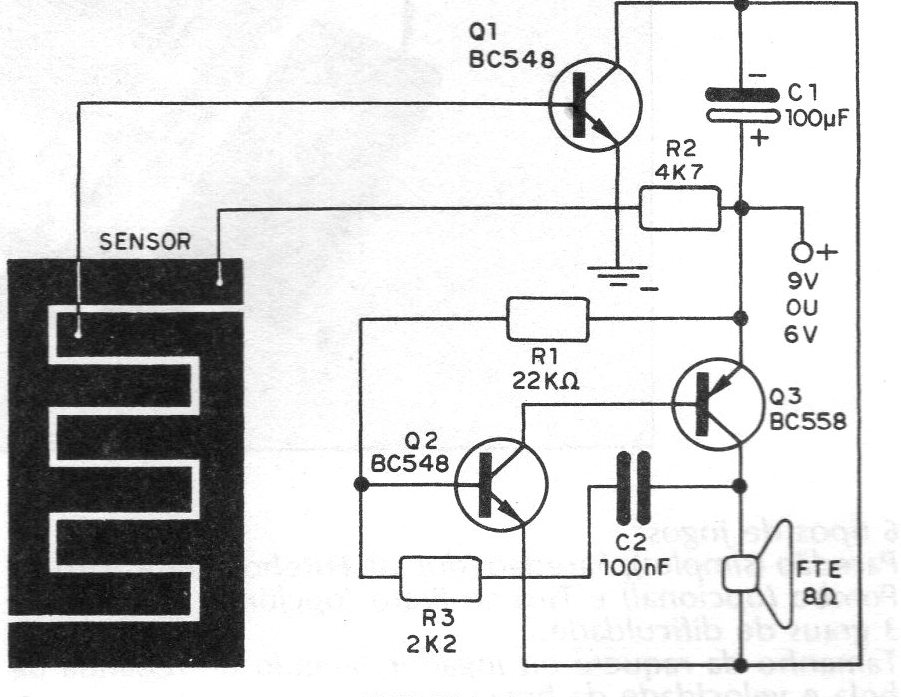

O circuito da figura mostra que se trata de um oscilador acionado diretamente pela condução de Q1 a qual depende da umidade existente no sensor. O leitor sugere que este circuito seja usado como detector de chuva ou vazamentos, tendo baseado sua elaboração no limpador de para-brisas publicado no site. O sensor pode ser feito com uma placa de circuito impresso comum (com o formato mostrado na própria figura que dá o esquema) ou então por duas telas de arame separadas por um pedaço de papel poroso. A frequência do oscilador pode ser modificada com a alteração do valor de C1. Para um som mais agudo, este capacitor deve ter seu valor reduzido e para um som mais grave, seu valor deve ser aumentado. A alimentação do alarme é feita com uma tensão de 6 ou 9V dando-se preferência ao uso de pilhas ou de fontes com transformador. Fontes sem transformador não devem ser usadas em vista do perigo de choque em contacto com o eletrodo ou de curto se o mesmo encostar em pontos metálicos aterrados
-
