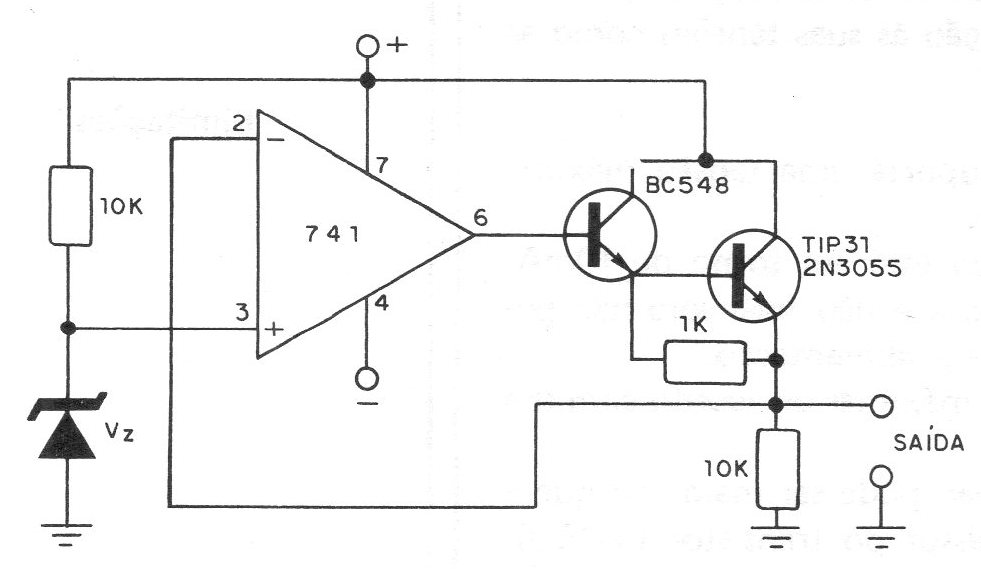

Este circuito utiliza um operacional 741 e dois transistores para se obter uma tensão regulada que depende do zener utilizado. A tensão de entrada deve ser maior do que a desejada na saída e a fonte deve ter alimentação simétrica. O transistor de potência deve ser montado em dissipador de calor.
| Clique na imagem para ampliar |
