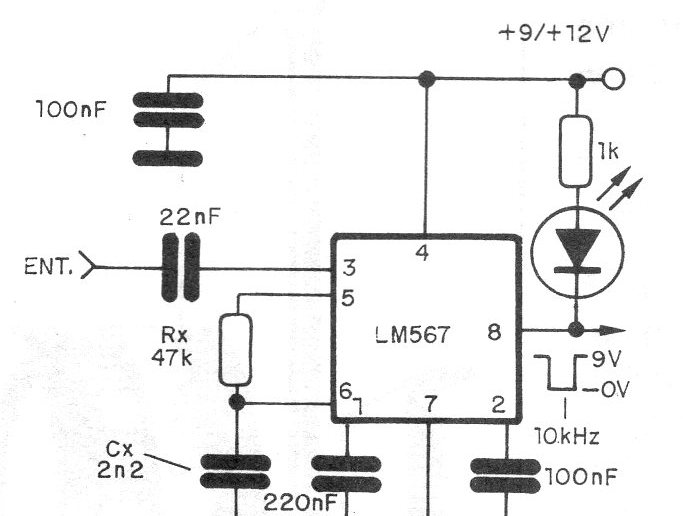

Este circuito reconhece um sinal de entrada na frequencia de 10 KHz com amplitude a partir de 200 mV. A frequencia sintonizada por um PLL 567 é reconhecida pelos componentes Rx e Cx que podem ser alterados para se obter a seleção de outras frequencias. Com o reconhecimento do sinal, a saída vai ao nível baixo, acendendo o LED. A alimentação do circuito é feita com uma tensão de 9 à 12 V e devemos, na obtenção da frequencia exata, levar em conta as tolerâncias dos componentes usados.
