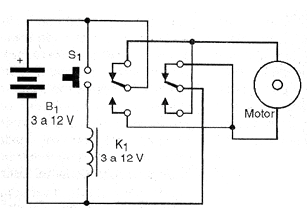

Na figura mostramos como deve ser ligada uma chave de 2 pólos x 2 posições ou HH para fazer a inversão do sentido de rotação de um pequeno motor de corrente contínua. Na mesma figura damos a identificação dos pólos desta chave que pode ser conseguida com facilidade em aparelhos fora de uso ou adquirida em casas especializadas. Observe que o que esta chave faz é inverter o sentido da corrente que circula no motor. Como a corrente é invertida, o capacitor depois da chave deve ser de poliéster despolarizado de 100 nF. Para uma filtragem melhor com um capacitor eletrolítico de 100 a 1000 uF, sua ligação deve ser feita antes da chave. Este circuito é indicado para o caso em que se faz o controle de um braço mecânico ou de um robô e ele deve ter movimentos em dois sentidos. A chave pode ficar longe do sistema ligada por fios longos.
