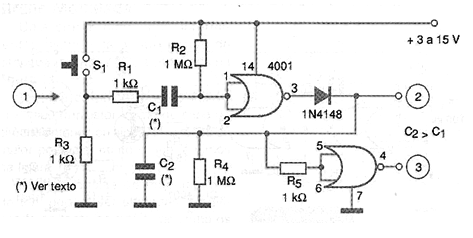

Na figura temos um monoestável que é acionado com o interruptor S1 é pressionado por um instante.
A duração dos pulsos gerados depende do caos capacitores C1 e C2. Temos então as formas de onda geradas na figura seguinte, observando-se que são dois os intervalos de temporização obtidos os quais são determinados pelos capacitores.
O diodo pode ser de uso geral e a tensão de alimentação pode ficar entre 3 e 15 V. As outras portas do mesmo CI podem ser usadas com outras finalidades já que são independentes.
