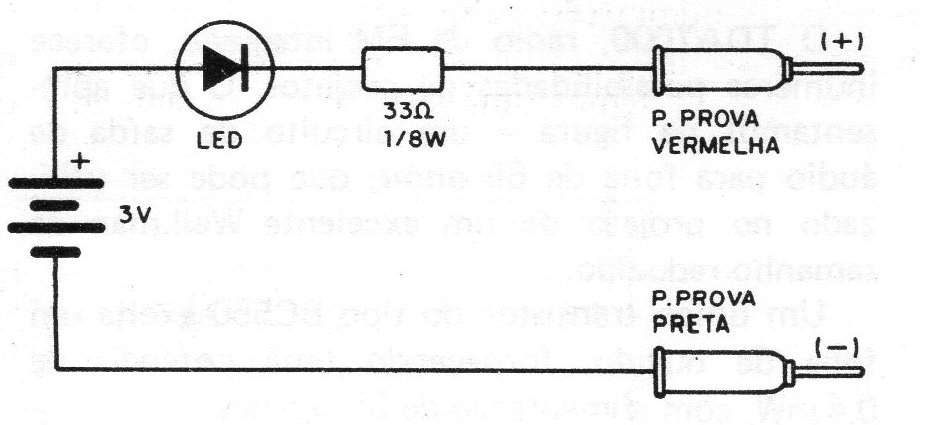

O circuito da figura verifica a continuidade de componentes, sendo ideal na bancada dos estudantes e principiantes que não têm condições de comprar um multímetro. Na prova de continuidade o LED acende se a resistência do circuito analisado for inferior a 1 k e permanece apagado, ou com brilho muito reduzido, com resistências acima desta. São os seguintes os componentes que devem fazer o LED acender quando bons: alto-falantes, transformadores, indutores, diodos quando polarizados diretamente, interruptores, lâmpadas, fusíveis, resistores abaixo de 1k. Os componentes que não devem deixar o LED acender quando bons: diodos polarizados inversamente, resistores acima de 1k, capacitores, lâmpadas neon. A bateria usada consiste em duas pilhas pequenas e o LED é vermelho, comum.
