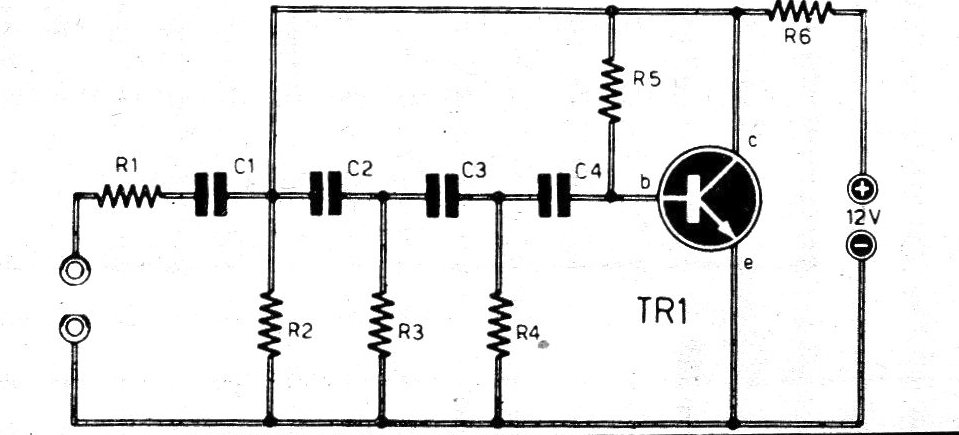

Encontramos este circuito numa documentação dos anos 70. O texto original foi mantido. O circuito oscilador que apresentamos é' clássico. Sua disposição permite obter à saída um sinal sinusoidal cuja frequencia é determinada pelos componentes C2-C3-C4 e R2-R3-R4. O sinal produzido com os componentes indicados situa-se entre 800 e l.000 Hz. Se os valores forem modificados, há que manter a equivalência entre eles, isto é, R2, R3 e R4 devem ter o mesmo valor entre si, o mesmo acontecendo com C2, C3 e C4.
LISTA DE MATERIAIS
C1 = 10.000 pF
C2 = 10.000 pF
C4 = 10.000 pF
R1 = 5.600
R2 = 680 ohm
R3 = 680
R4 = 680
R5 = 680 K
R6 = 2.200
