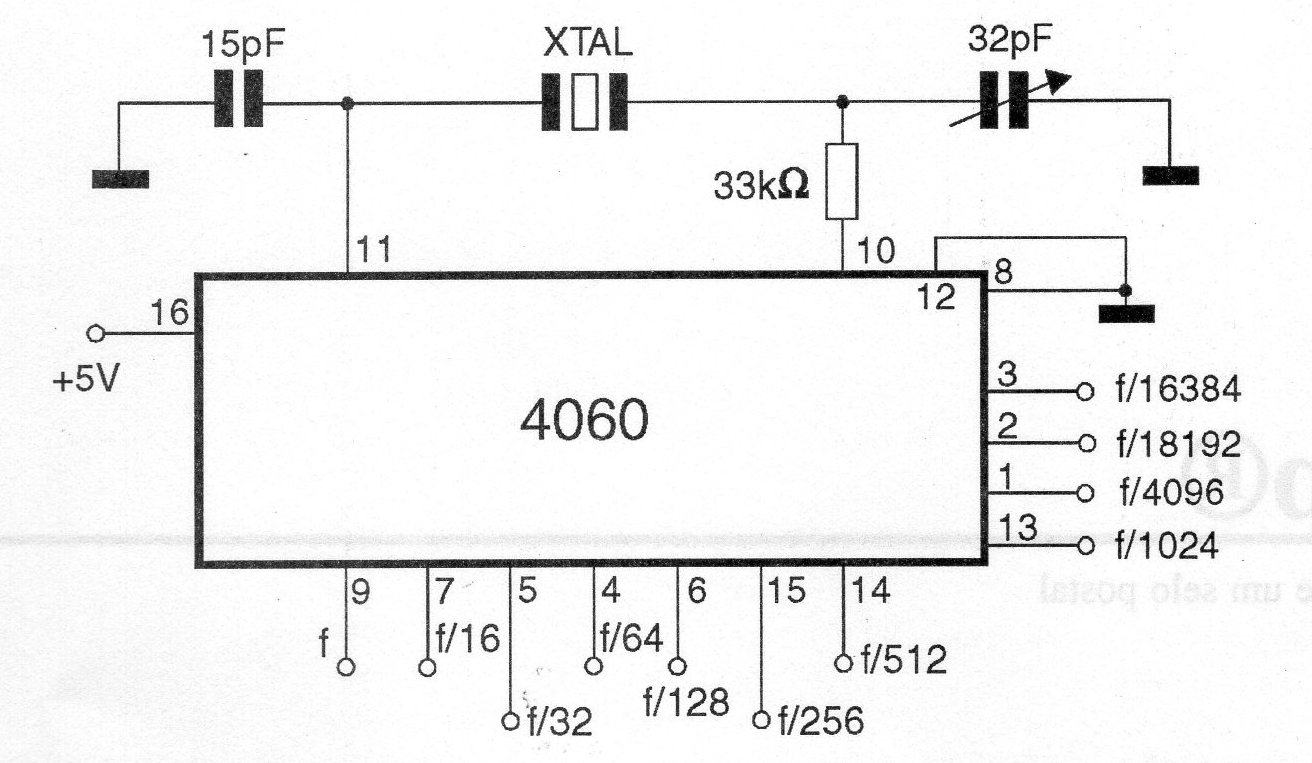

Na figura abaixo temos um circuito interessante para quem está com um projeto que exige uma frequencia submúltipla da fornecida por um cristal. O cristal pode ter frequencias na faixa de 100 kHz a 4 MHz e o trimmer pode variar sensivelmente esta frequencia obtendo-se o melhor ponto de oscilação. A alimentação do circuito, na verdade, pode ser feita com tensões entre 5 e 15 Volts. Lembramos que com tensões mais baixas, a frequencia mais elevada de oscilação também diminui. Uma aplicação interessante para este circuito é na geração de pulsos de precisão para freqüencímetros, relógios, Cronômetros, controlados por cristal. O sinal obtido nas saídas não é perfeitamente quadrado apresentando um ciclo ativo que depende da divisão.
| Clique na imagem para ampliar |
