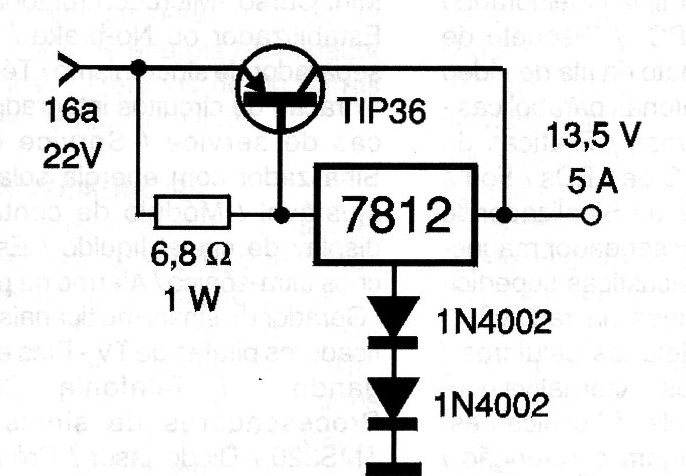

Uma tensão de 13,5V com corrente de até 5 A pode ser obtida com esta etapa reguladora de alta corrente empregando-se um 7812 convencional. Tanto o CI regulador quanto o transistor de potência devem ser montados em excelentes radiadores de calor. Os 1,5 V a mais obtidos do 7812 devem-se aos dois diodos que somam suas tensões de barreira de potencial à referência do circuito integrado.
