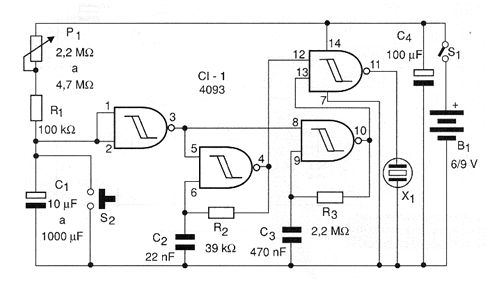

O primeiro circuito aciona um piezoelétrico que emitirá bips intervalados cuja frequencia e intervalo dependem, de C2 e C3. Esse circuito é mostrado na figura usando apenas um circuito integrado 4093 com alimentação de 6 ou 9 V.
Ao ligar a alimentação do circuito o capacitor C1 carrega-se lentamente através de P1 e R1, ao mesmo tempo em que o circuito permanece emitindo bips intervalados. Quando a carga do capacitor atinge o suficiente para que a entrada da primeira porta a reconheça como nível alto, a saída vai ao nível baixo e os dois circuitos osciladores formados pelas portas seguintes, é desabilitado. A quarta porta do circuito integrado funciona como um amplificador buffer digital, excitando diretamente o transdutor piezoelétrico de alta impedância. O intervalo de tempo máximo obtido depende de C1 e o rearme do circuito é feito pressionando-se por um momento S2. Uma possibilidade de modificação deste circuito consiste no acionamento de um relé com uma etapa de potência, caso em que ele ficará pulsando uma carga de potência até o final da temporização. Também pode ser acionado um Darlington de potência para controle direto de uma carga maior.
Lista de Material
C I-1 – 4093 – Circuito integrado CMOS
R1 – 100 k ohms x 1/8 W – resistor – marrom, preto, amarelo
R2 – 39 k ohms x 1/8 W – laranja, branco, laranja
R3 – 2,2 M ohms x 1/8 W – resistor – vermelho, vermelho, verde
P1 – 2,2 M ohms a 4,7 M ohms – potenciômetro lin ou log
C1 – 10 a 1000 uF x 12 V – capacitor eletrolítico – ver texto
C2 – 22 nF –n capacitor cerâmico ou poliéster
C3 – 470 nF – capacitor de poliéster
C4 – 100 uF x 12 V – capacitor eletrolítico
S1 – Interruptor simples
S2 – Interruptor de pressão NA
B1 – 6 ou 9 V – 4 pilhas ou bateria
X1 – Transdutor piezoelétrico de alta impedância
Diversos:
Placa de circuito impresso, suporte de pilhas ou conector de bateria, botão para o potenciômetro, fios, solda, etc.
