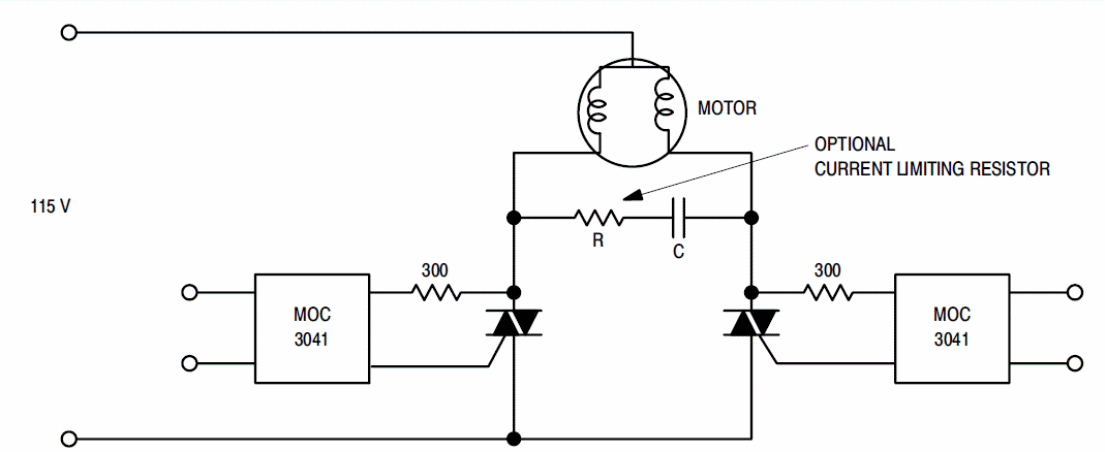

Encontramos esta configuração no manual de tiristores da ON Semiconductor. Os triacs dependem do motor que deve ser de tipo com dois enrolamentos para sentidos diferentes de rotação. O circuito é controlado por acopladores ópticos.
| Clique na imagem para ampliar |
