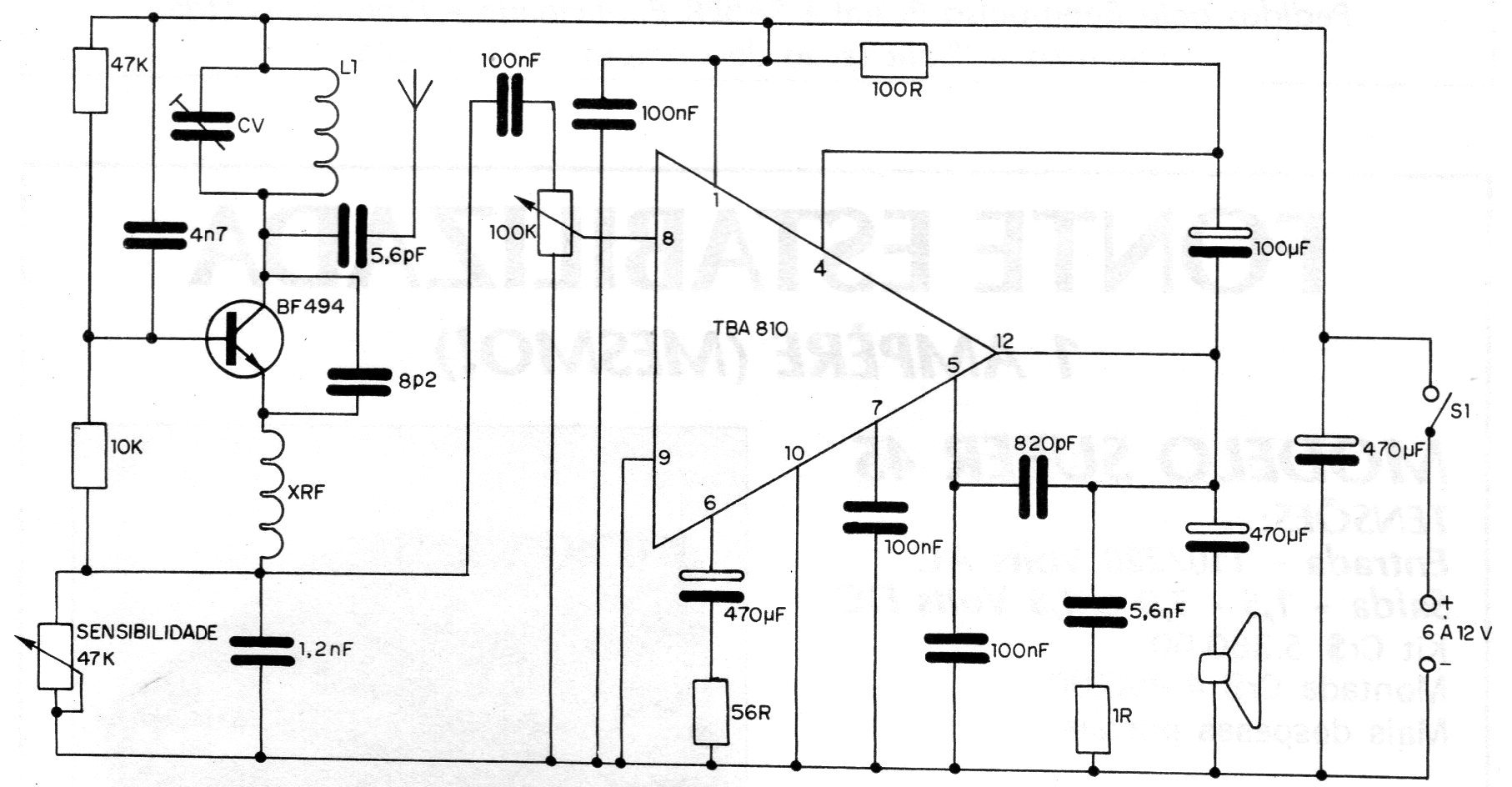

Um receptor de FM de boa sensibilidade e com qualidade de som aceitável nas estações mais fortes, pode ser montado com poucos componentes. Na figura temos o circuito de um simples receptor de FM que usa apenas um transistor e um circuito integrado. O receptor consta, basicamente, de um detector super-regenerativo montado em torno do transistor BF494, caracterizando-se por sua grande sensibilidade, e de um amplificador de áudio integrado, que é o TBA810. L1 consta de 5 espiras de fio 20 numa forma de 5 mm de diâmetro sem núcleo, enquanto que XRF é enrolado num resistor de 100 k x ¼ W ou num palito de madeira de 2 ou 3 mm de diâmetro. O número de espiras, no caso, varia entre 40 e 50 e o fio é 32 ou mais fino. A alimentação do circuito é feita com tensões entre 6 e 12 V. Para antena pode-se utilizar uma vareta de metal de 40 à 80 cm. Os capacitores eletrolíticos são de 12 V ou mais de tensão de trabalho, enquanto que os demais podem ser cerâmicos ou ainda de poliéster. A sintonia é feita num variável pequeno para FM ou, ainda, com a ajuda de um trimmer adaptado. Esta adaptação consiste em se colar no parafuso de ajuste um pequeno eixo, no qual será fixado um botão de plástico. O alto-falante, para melhor qualidade de som, deve ter pelo menos 10 cm de diâmetro e sua impedância 8 ohms. Na montagem o leitor deve manter todas as ligações bem curtas, principalmente na parte de RF, para que não ocorram oscilações ou realimentações que instabilizem seu funcionamento.
