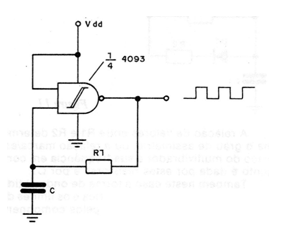

No circuito da figura temos uma aplicação diferente do 4093. O multivibrador astável em questão tem uma frequência que é dada pela constante de tempo RC. O limite superior de frequência é dado apenas pelas características do integrado CMOS. em torno de 5 MHz. A frequência mínima é dada apenas pela existência de eventuais fugas no capacitor usado que, certamente, deve ser eletrolítico. O sinal de saída deste circuito é retangular.
