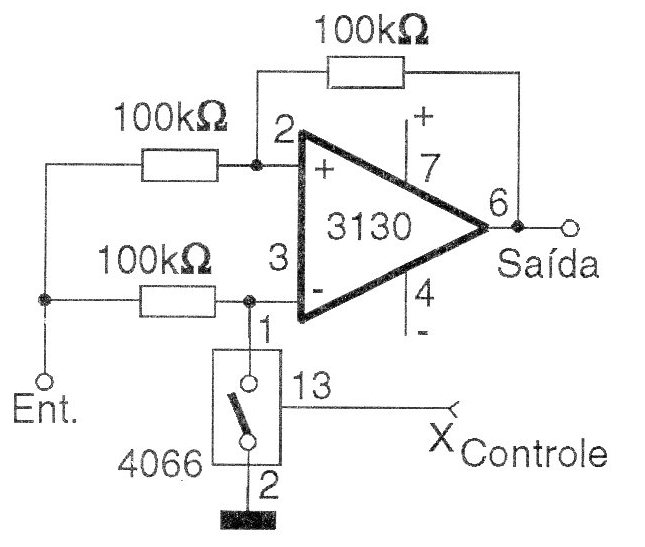

O interessante circuito mostrado na figura, pode ter seu ganho controlado digitalmente e apresentar dois valores. Quando a entrada de controle X, estiver no nível alto (+5 V), o ganho deste amplificador é -1 (seguidor inversor). Quando a entrada de controle X for levada a uma tensão de -5 V, o ganho passa a ser +1 (seguidor não inversor). Observe que a fonte para o circuito integrado CMOS 4066 (quatro chaves analógicas digitais), deve ser simétrica com 5-0-5 V, pois a sua operação se faz no modo analógico. O CA314O é um amplificador operacional 4066 com transistores de efeito de campo na entrada, podendo ser usados tipos equivalentes.
