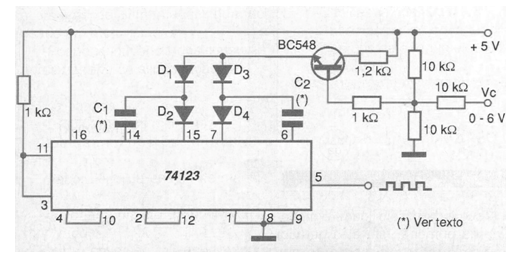

O circuito integrado TTL 74123 consiste num monoestável que pode ser configurado para gerar sinais controlados por tensão, conforme mostra a figura. A frequencia máxima deste circuito pode chegar a algumas dezenas de megahertz e até mais se as subfamílias mais rápidas do 74123 forem usadas. Neste circuito a tensão de controle varia entre 0 e 6 V (pode ser realmente um pouco mais do que os 5 V da alimentação) quando são obtidas frequencias conforme o gráfico da figura abaixo.
No caso, a frequencia variará entre 10 e 60 kHz tipicamente, com sinais retangulares na saída. A amplitude dos sinais é igual à tensão usada na alimentação, no caso 5 V. Os diodos usados neste circuito são de uso geral como os 1N4148 ou equivalentes.
