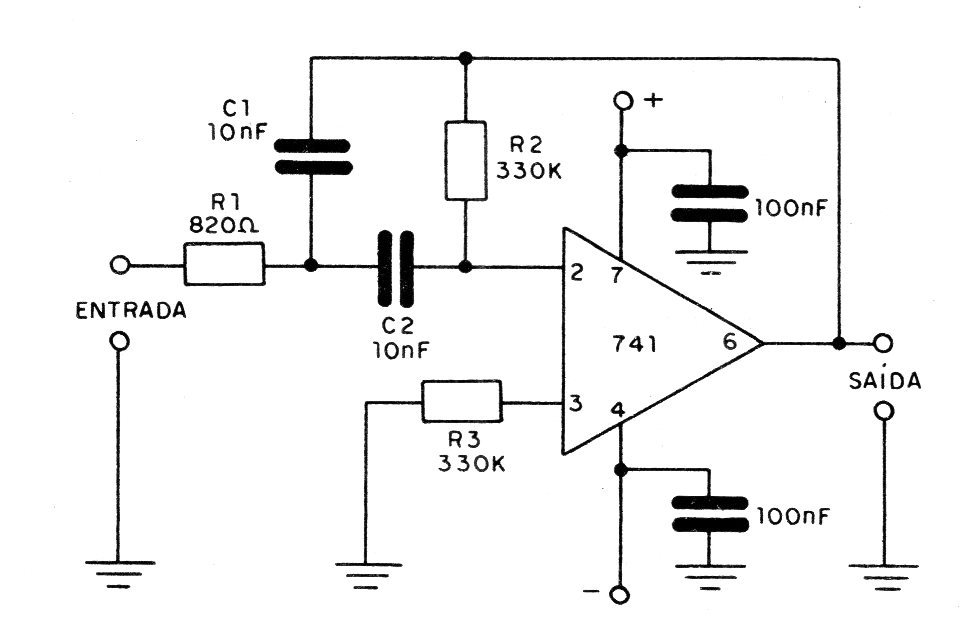

Um segundo tipo de filtro passa-faixa, que utiliza apenas um amplificador operacional, é mostrado na figura. Este é um filtro de duplo feedback ou, traduzindo, de dupla realimentação, onde os componentes R1, C1 e R2, C2 determinam a faixa de frequências que ele deixa passar. Novamente, neste caso também sugerimos componentes de valores comerciais que permitem obter a frequência de passagem em torno de 1 kHz. Para um valor exato também devem ser usados componentes de pequenas tolerâncias. A fonte é simétrica de 9 a 15 V e devem ser respeitadas as características de entrada e saída do operacional.
