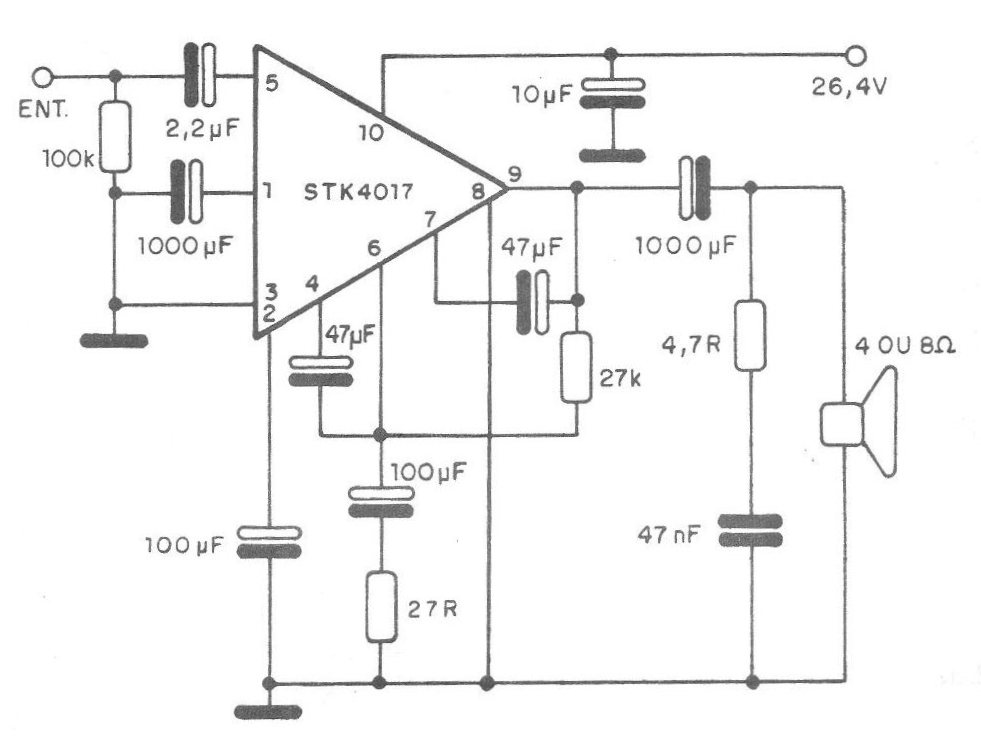

O circuito da figura abaixo é sugerido pela Sanyo e fornece uma potência de 10 W em carga de 4 ohms e 6,8 W em carga de 8 ohms. Pode ser usado na mesma configuração com alimentação de 32 V para 8 ohms e 29 V para 4 ohms caso em que teremos potência máxima, e a faixa de operação é de 50 a 20 000 Hz. O circuito hídrico STK4017 é fornecido em invólucro SIL de 10 pinos precisando de um bom radiador de calor para esta aplicação. Dentre as aplicações indicadas para este integrado citamos o uso em órgãos eletrônicos, já que a fonte de alimentação não precisa ser simétrica.
