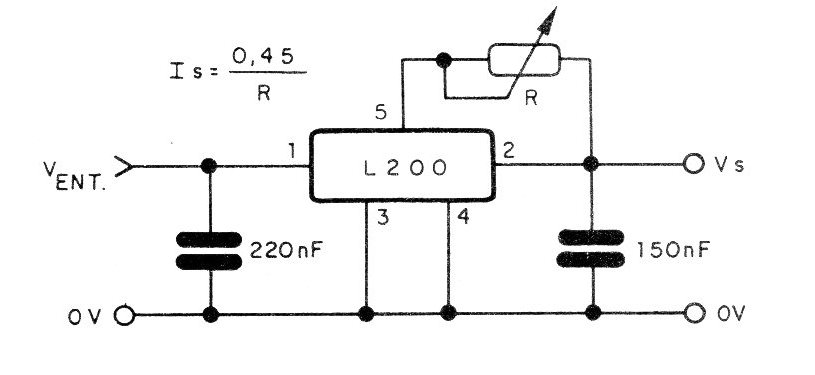

O circuito integrado L200 consiste num regulador de corrente de 5 terminais em invólucro TO-22O que pode fornecer uma saída de até 2 A. Na figura damos um aplicativo típico onde a corrente de saída depende de R1 segundo a fórmula dada junto ao diagrama. A tensão de saída pode ficar entre 2,85 e 36 V, enquanto que a tensão de entrada deve ficar na faixa de 4,85 a 40 V. A corrente quiescente é de 4,2 mA, e a rejeição de ripple típica é de 70 dB. O integrado possui proteção interna contra curto-circuito.
