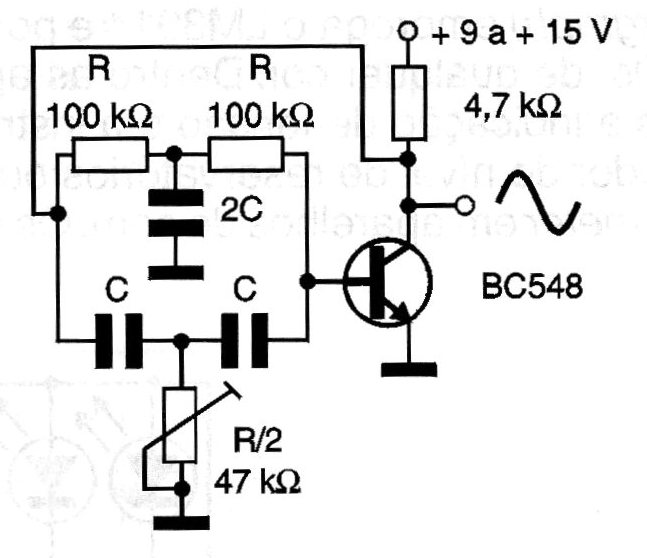

Este oscilador pode ser usado para gerar sinais senoidais de menos de 1 Hz até perto de 20 kHz. Ele é ideal para instrumentos musicais podendo gerar oscilações amortecidas (som de percussão). O circuito funciona com tensões de 6 a 15 V e a frequência depende de R e C, que devem manter as relações indicadas no diagrama. A fórmula para calcular a frequência deste oscilador é:
f=1/(2x1tIxRxC) :
Onde:
f é dada em hertz
R em ohms
C em farads
PI = 3,14 (constante)
| Clique na imagem para ampliar |
