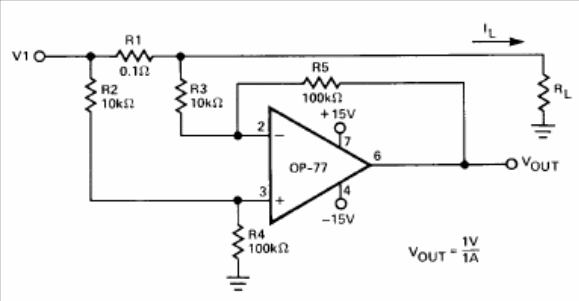

Mostramos na figura como implementar um circuito monitor de corrente utilizando apenas um amplificador operacional. Obtivemos esta configuração no manual de circuitos integrados da Analog Devices. Esse circuito opera com fontes até 15 + 15 V tornando-o ideal para aplicações como em circuitos de pontes de onda completa. Observe que a saída do circuito é de 1 V por ampère, valor dado pelo resistor R1. A precisão desse resistor vai, portanto determinar a precisão da saída do circuito. Uma outra característica desse circuito que merece destaque é sua grande rejeição em modo comum que chega aos 120 dB, pelo circuito integrado usado..
