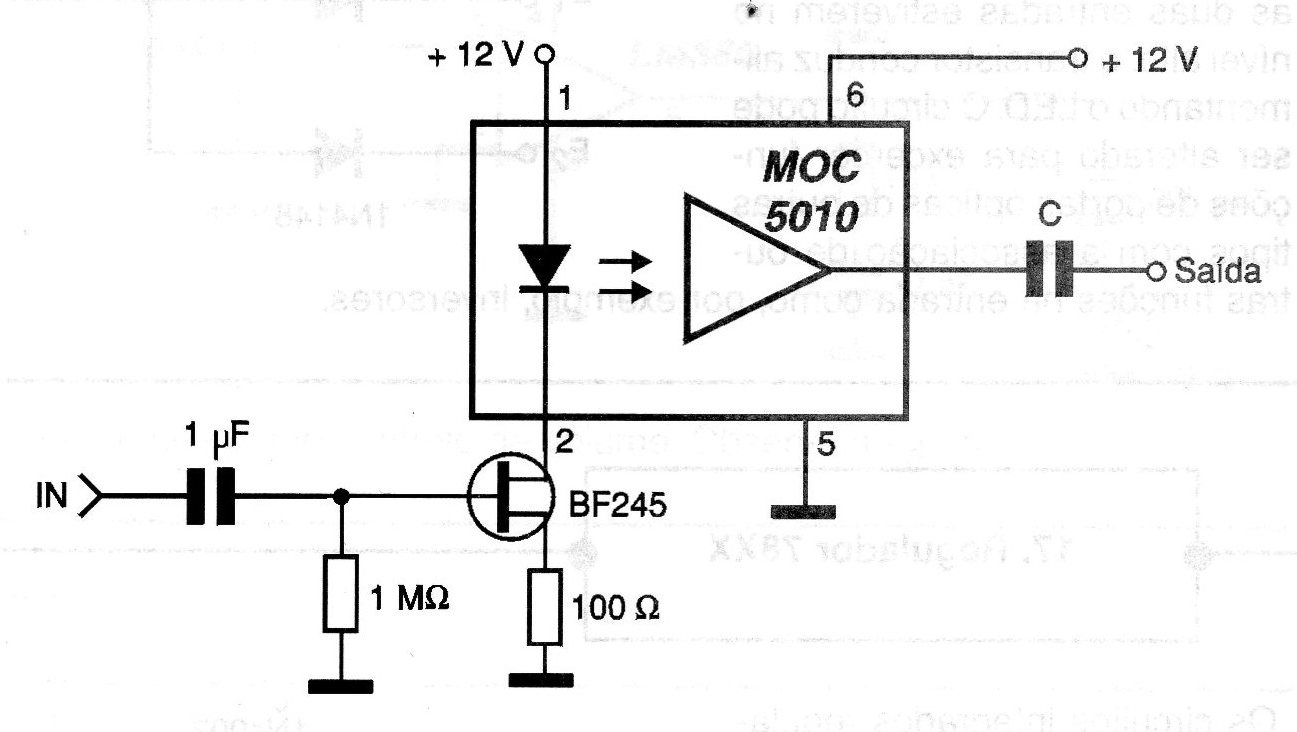

O opto-acoplador MOC501O da Motorola tem em seu interior um amplificador completo no sensor, possibilitando a elaboração de um acoplador linear de sinais que permite operar na faixa de áudio. Ele usa na entrada um FET de junção comum para acoplar o sinal de entrada e pode ser alimentado com tensões de 12 v. O capacitor C deve ser escolhido de acordo com a impedância de entrada da etapa na qual o sinal vai ser aplicado de modo a possibilitar um bom acoplamento. Acompanhe a figura ao lado.
| Clique na imagem para ampliar |
