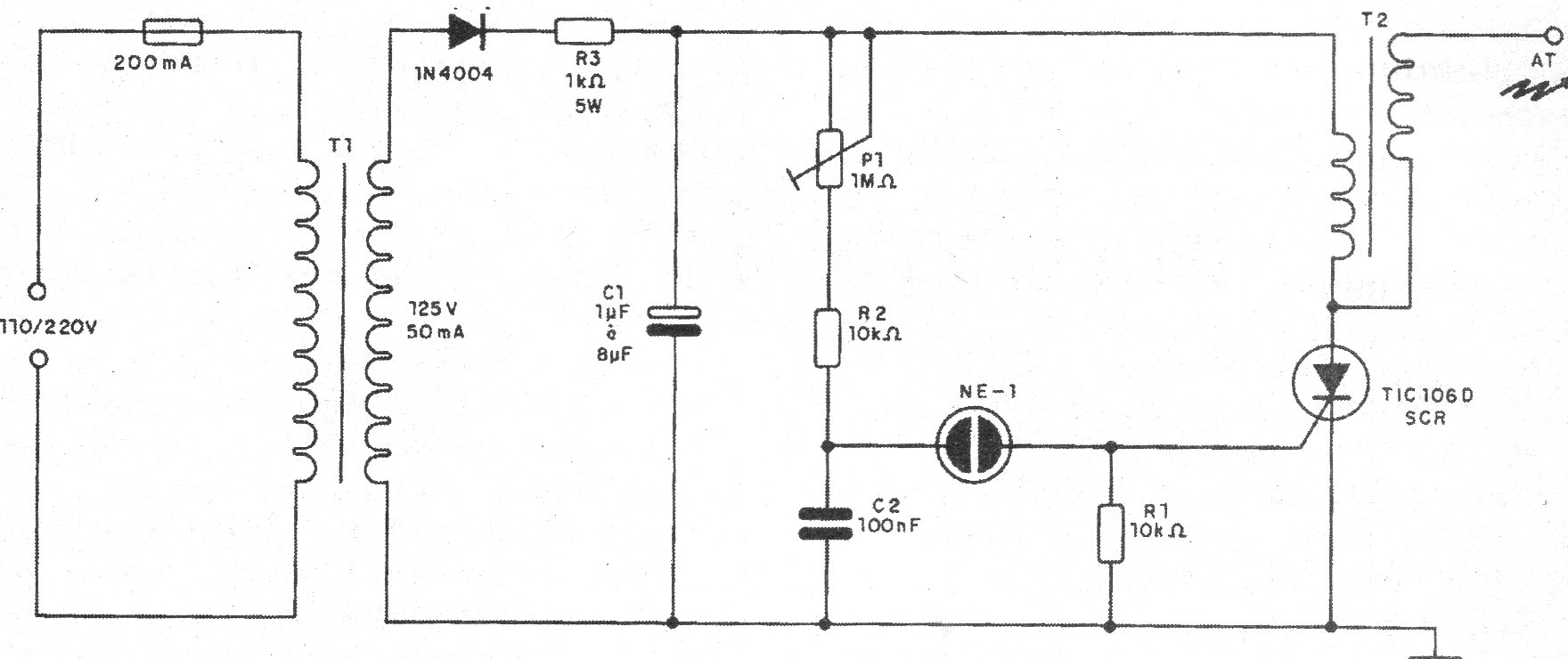

Este eletrificador utiliza uma bobina de ignição de automóvel ou moto para gerar alta tensão. Um transformador de isolamento é usado para garantir a segurança evitando o contanto com a rede de energia. No potenciômetro P1 é ajustada a frequência dos pulsos para se obter maior rendimento. O SCR não precisa ser dotado de dissipador de calor, dado o funcionamento pulsante do circuito que consome pouca energia.
