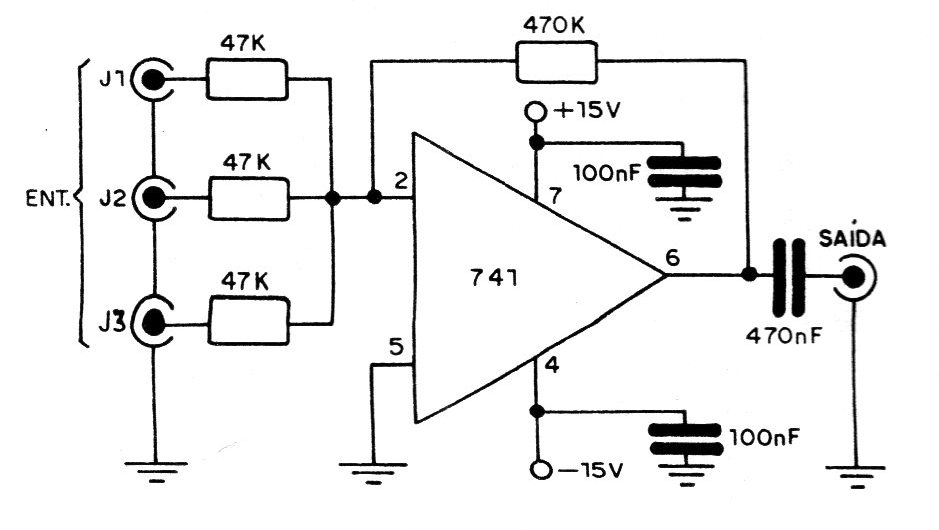

Na figura temos um circuito de um misturador de áudio muito simples, que faz uso de um operacional 741.A impedância de entrada é determinada basicamente pelos resistores em série com os jaques de entrada, e o ganho pelo resistor de realimentação. No circuito indicado o ganho de tensão é de aproximadamente 10 vezes. É utilizada uma fonte simétrica de 15 V, mas tensões entre 9 e 15 V devem permitir um funcionamento normal com a maioria das fontes de sinal. Na montagem deste circuito se deve tomar as precauções normais para os que operam com sinais de áudio de baixa intensidade, ou seja, ligações curtas ou blindadas para os jaques de entrada e saída. O uso de placa de circuito impresso é recomendado para uma montagem perfeita.
