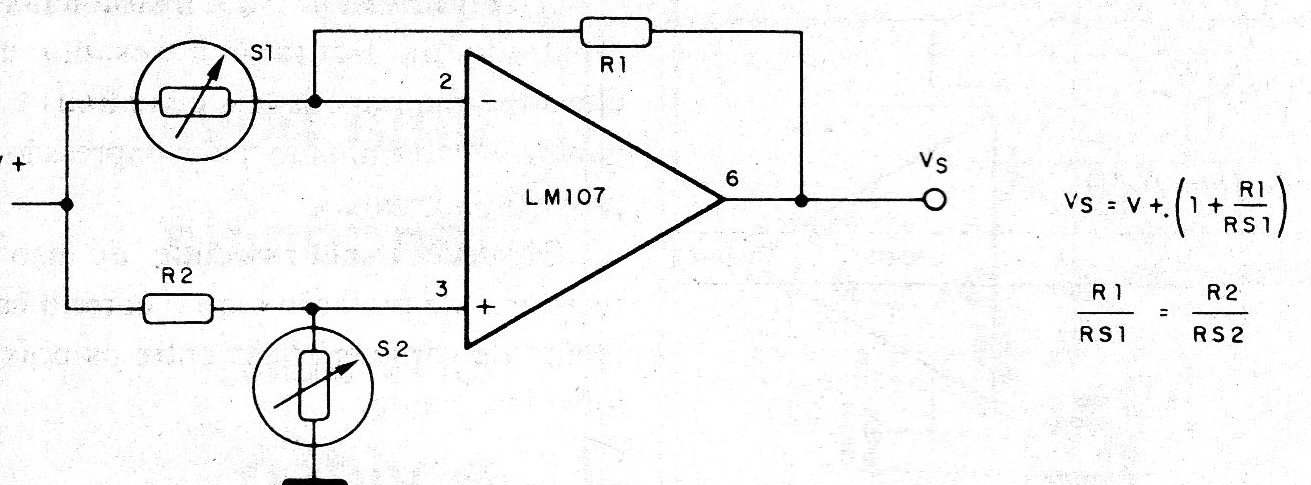

Esta é uma configuração em ponte para sensores resistivos usando um amplificador operacional. O circuito é sugerido pela National Semiconductor e amplificadores operacionais equivalentes podem ser utilizados. A fonte deve se simétrica e as fórmulas junto ao diagrama relacionam os valores dos componentes.
| Clique na imagem para ampliar |
