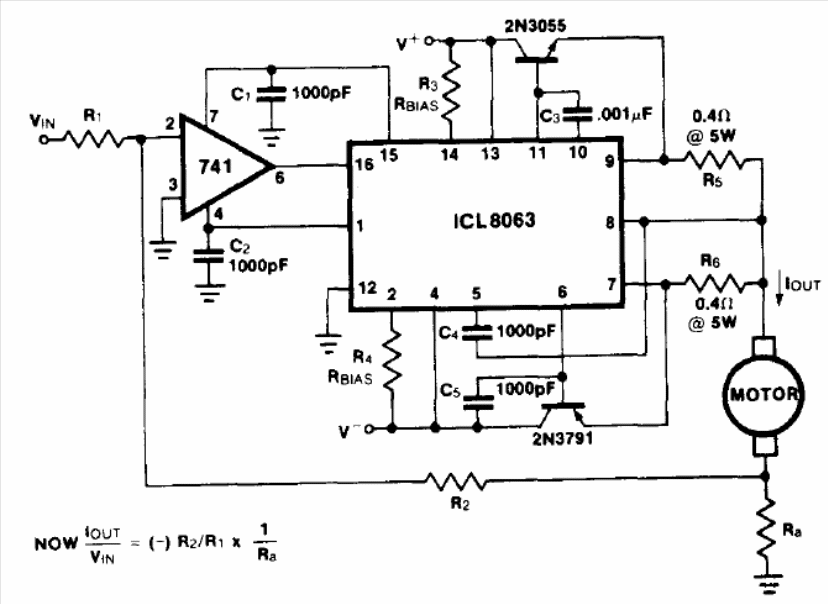

O circuito integrado nesta aplicação para motores de 6 V não é muito comum atualmente. O circuito é do Intersil Databook de 1983. A fórmula junto ao diagrama possibilita o cálculo dos valores dos componentes principais.
