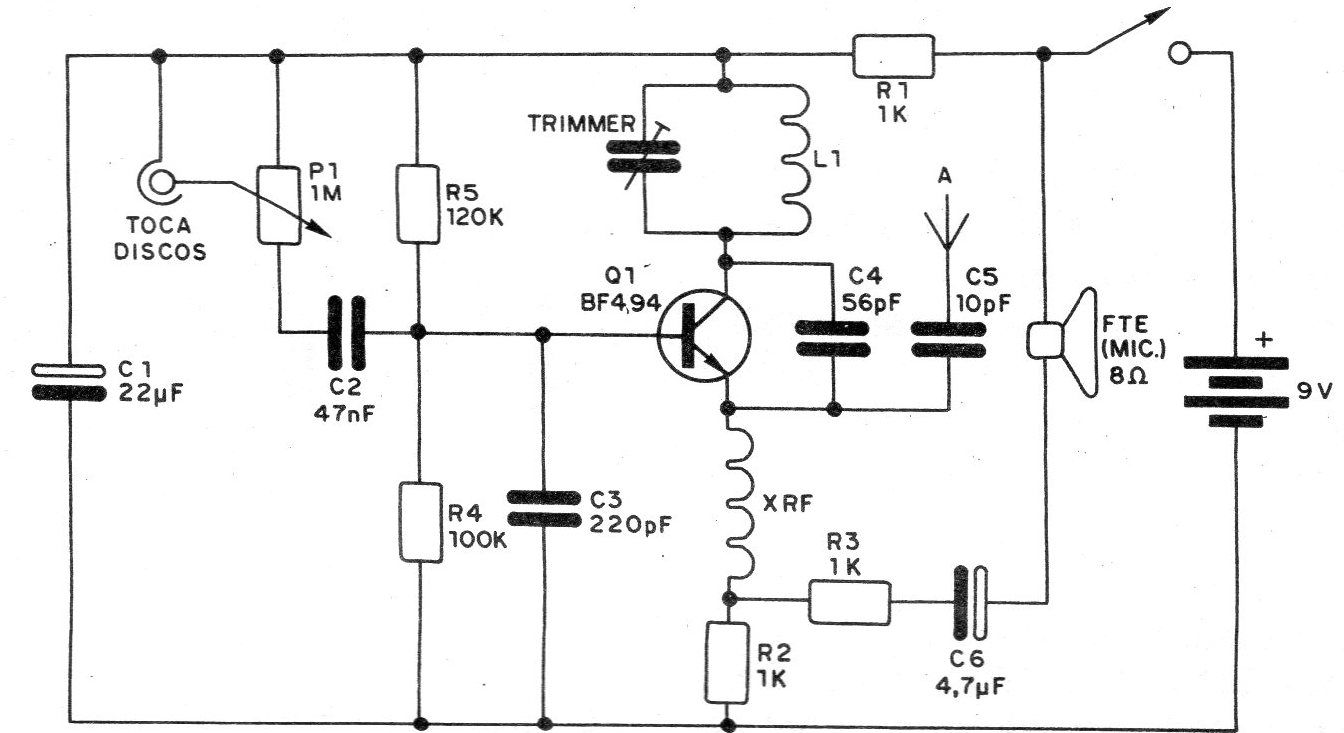

Este projeto foi encontrado numa publicação de 1982. Trata-se de um pequeno transmissor que pode enviar para um rádio de FM os sinais de um toca-discos ou então de um alto-falante pequeno que é usado como microfone. A figura mostra o circuito completo do transmissor. A alimentação do circuito é feita com uma tensão de 12 V é seu alcance pode ser considerado bom para uso como microfone volante ou estação de brinquedo. A bobina L1 é formada por 2 ou 3 espiras de fio esmaltado grosso (18 a 22 AWG) em forma sem núcleo, de 1 cm de diâmetro, com separação entre espiras de aproximadamente 1 mm. O choque de RF (XRF) consiste em 60 voltas de fio esmaltado fino (28 a 32 AWG), enroladas num resistor de 100 k x ½ W ou então numa forma tubular de papelão ou madeira de aproximadamente 0,5 cm, sem núcleo. Os capacitores de menos de 1 uF são cerâmicos, enquanto que os capacitores maiores são eletrolíticos para 12V, no mínimo, de tensão de trabalho. A antena consiste num pedaço de fio rígido de 15 a 20 cm de comprimento.
