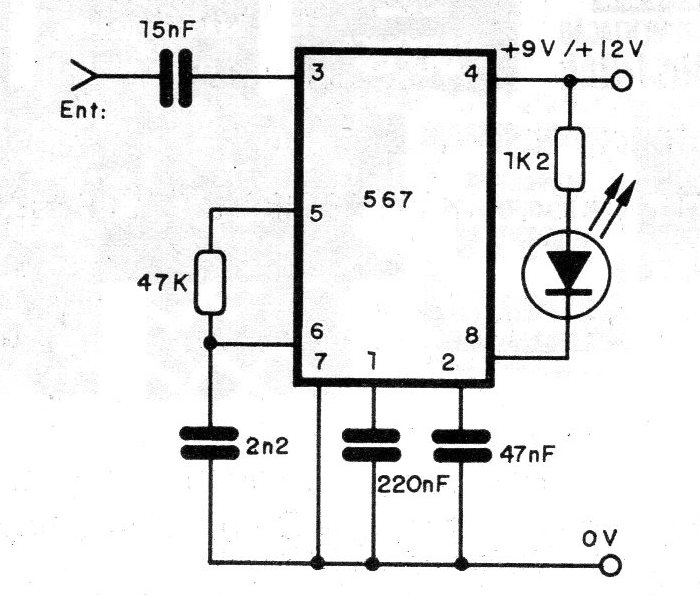

Este circuito apresenta um nível baixo em sua saída (pino 8) quando o sinal de entrada tem a frequencia de 10 kHz. Isso faz com que o LED acenda, indicando o “atracamento". A tensão de alimentação está na faixa de 9 a 12 V e alterações na frequencia de sintonia podem ser obtidas com a troca do resistor de 47 k ohms por um trimpot de 100 k ohms em série com um resistor de 10 k ohms. Os resistores são de 1/8 W e os capacitores podem ser tanto cerâmicos como de poliéster.
| Clique na imagem para ampliar |
