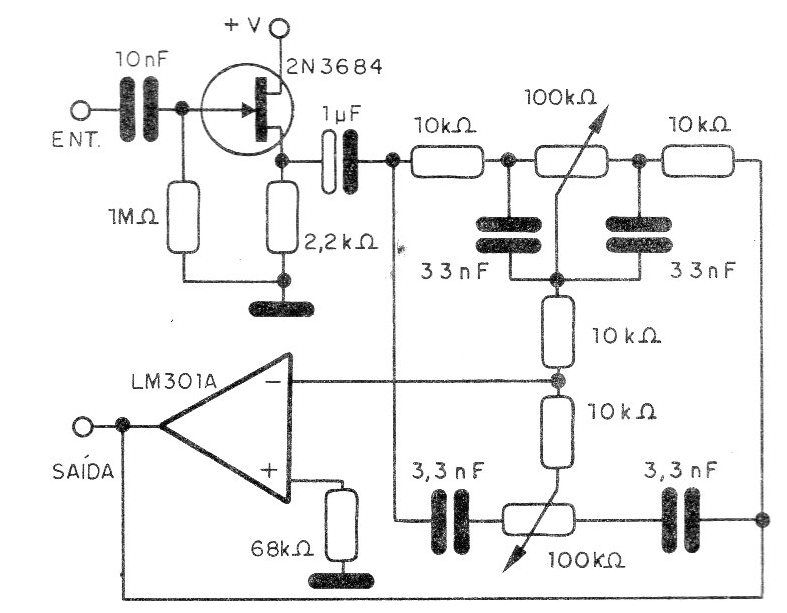

Este circuito, sugerido pela National Semiconductor é um controle de tom (graves e agudos) com elevada impedância de entrada e tem por base um FET e um amplificador operacional. Na figura temos o diagrama completo do aparelho, que usa potenciômetros lineares de 100 k ohms. O transistor de efeito de campo admite equivalente, e uma das características mais importantes do circuito é o baixo ruído.
| Clique na imagem para ampliar |
