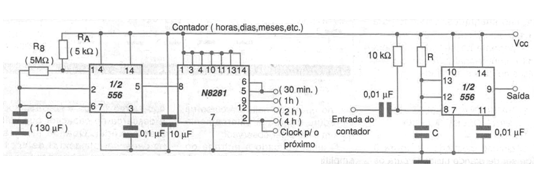

Na figura temos um circuito em que dois 555 operando um como astável e outro como monoestável permitem obter temporizações muito longas, chegando a 4 horas na versão dada e mais, se blocos adicionais de contagem forem agregados. Nesse circuito, o primeiro 555 produz pulsos com intervalos de 30 minutos, os quais são aplicados a um contador/divisor de frequencia N8281 ou equivalente. Os pulsos com as temporizações desejadas, obtidos na saída desse contador/divisor são aplicados a um 555 monoestável proporcionando assim o comando de saída. No diagrama, em lugar de serem usados dois 555, encontramos um duplo 555 (556) com as pinagens correspondentes. A etapa de saída vai produzir um pulso cuja duração vai depender de R e de C. Esse pulso pode ser usado para acionar uma etapa de potência com um relé ou outro dispositivo como carga.
