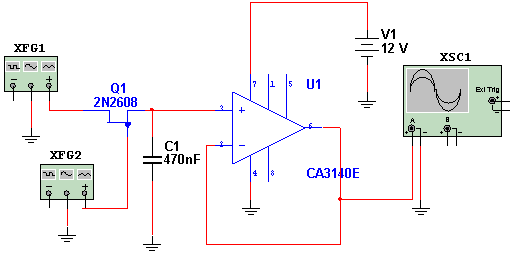

O circuito de amostragem e retenção ou "sample and holding" é muito usado em conversores analógicos para digitais. O que ele faz é tomar uma amostragem de um sinal de entrada (tensão) e armazená-la num capacitor para leitura do circuito posterior. A cada amostragem ele armazena o valor no capacitor que então serve de memória para esta grandeza. A taxa de amostragens é simulada no gerador de funções XFG2 e consiste num sinal retangular na nossa simulação. O sinal amostrado é aplicado por XFG1 e consiste num sinal senoidal de frequência menor. Sabemos que pelo Teorema de Nyquist que a taxa de amostragem deve ser pelo menos duas vezes maior do que a frequência do sinal amostrado para que não haja falseamento de seu valor. O circuito admite outros transistores de efeito de campo e também outros amplificadores operacionais. Dá-se preferência a operacionais com FET pela sua impedância de entrada que não descarrega o capacitor entre os ciclos da amostragem, pela sua altíssima impedância.



Sample and holding.
Sample and holding.

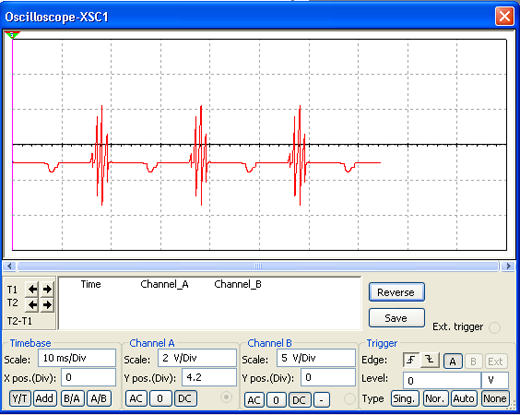

Abaixo, a forma de onda do sinal amostrado, visualizada no osciloscópio virtual do Multisim.11.0.





Forma de onda mostrada no osciloscópio virtual MultiSIM.
Forma de onda mostrada no osciloscópio virtual MultiSIM.



Arquivos para download: Simulação e Netlist
