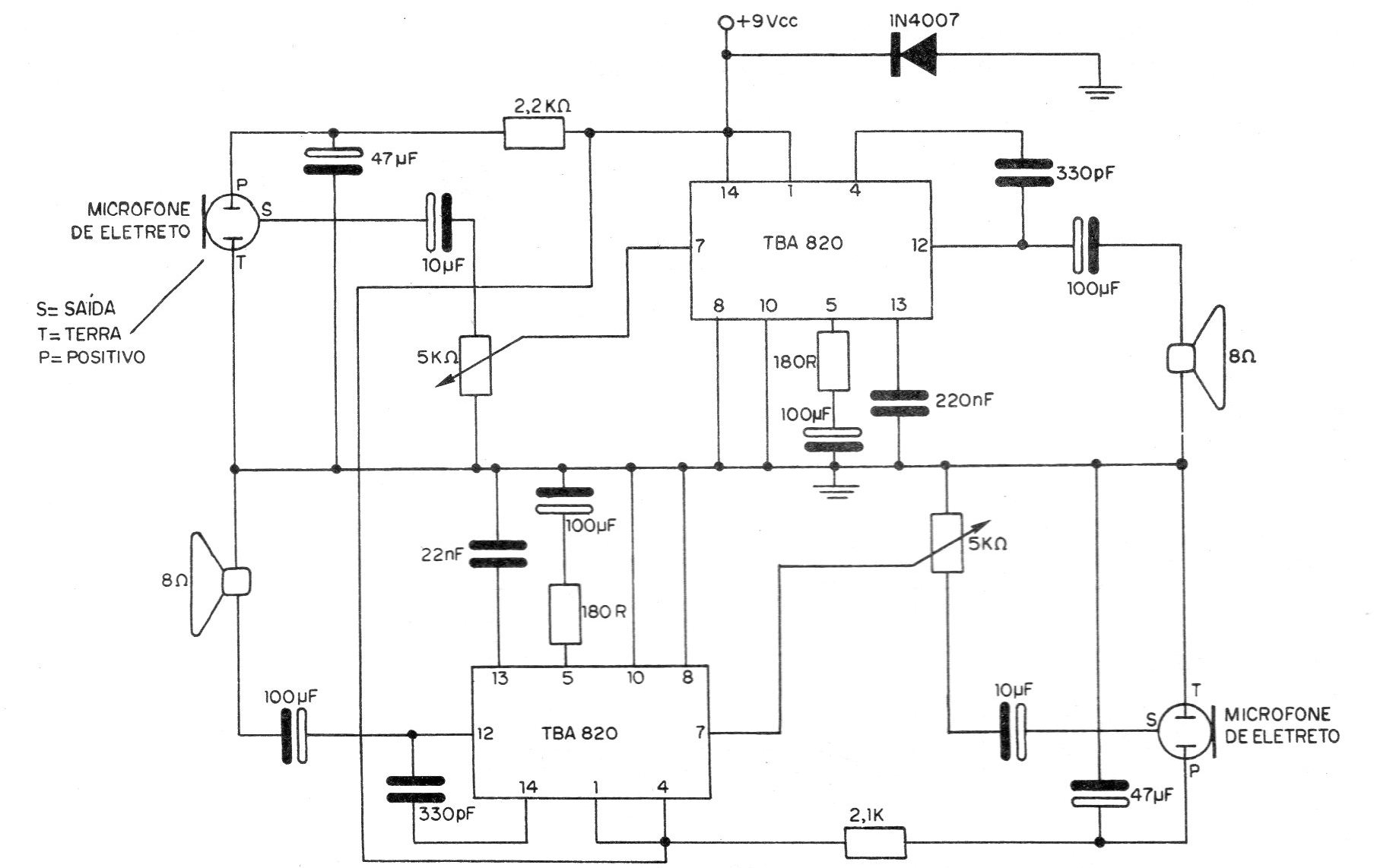

Eis um intercomunicador de alta qualidade para os leitores exigentes. O circuito é de uma documentação de 1982. Evidentemente, o uso de dois circuitos integrados TBA820 mais dois microfones de eletreto, não fazem deste projeto algo que possa ser montado com pouco gasto. O seu desempenho, entretanto, é dos melhores, em vista tanto da qualidade dos microfones usados, como do ganho e potência dos amplificadores integrados. O circuito completo do intercomunicador é mostrado na figura. Os microfones de eletreto utilizados são do tipo de três terminais, já bastante comuns no nosso mercado especializado. Para maior qualidade de som, os alto-falantes de 8 ohms devem ter um diâmetro de pelo menos 10 cm. O autor do projeto informa que a qualidade de som se mantém excelente com cabos de até 20 metros de comprimento, sendo esta portanto a distância máxima recomendada de separação entre as estações. A montagem, preferivelmente, deve ser feita em placa de circuito impresso, em vista do ganho dos amplificadores. As ligações dos microfones devem ser feitas com cabo blindado, para se evitar a captação de zumbidos. Os ganhos das estações serão controlados em dois potenciômetros de 5k ou 4k7. Na montagem o leitor deve ainda observar que os microfones de eletreto possuem três terminai. A alimentação do circuito é feita com uma tensão de 9 V, que pode tanto vir de fonte como pilhas.
