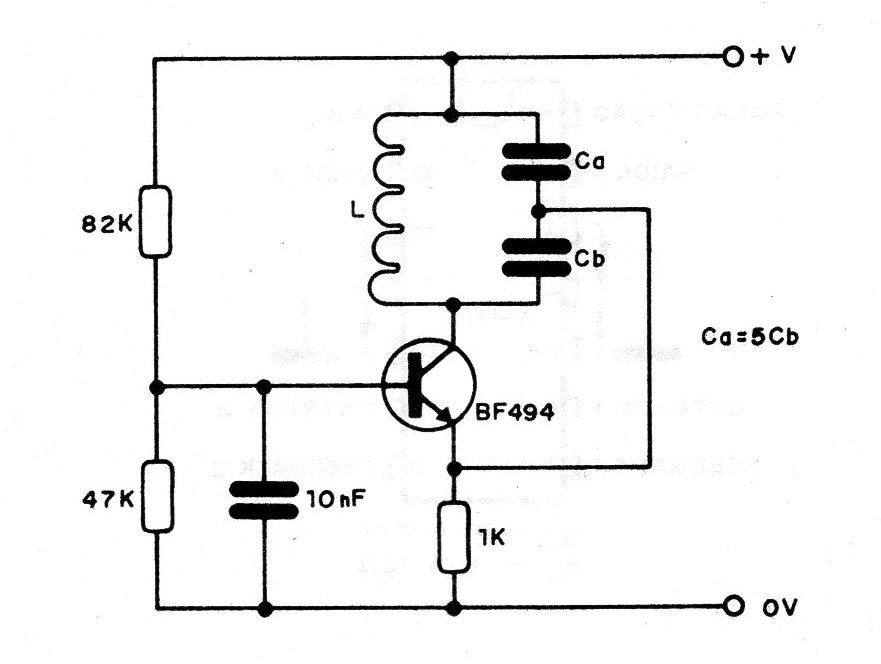

Este oscilador pode ser empregado para produzir sinais que vão desde alguns quilohertz até 10 megahertz aproximadamente. A frequência dependerá do valor de L em paralelo com Ca e Cb. Ca deve ser 5 vezes maior que Cb para garantir a realimentação necessária à manutenção das oscilações ,e o transistor pode ser de qualquer tipo de uso geral para RF. A alimentação situa-se tipicamente entre 6 e 15V para a maioria dos transistores, como o BF494.
