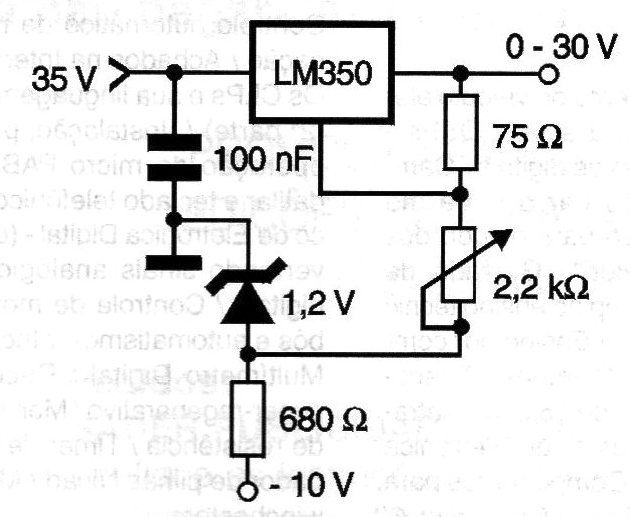

Esta etapa reguladora de tensão pode servir para uma fonte variável de O a 30 V com corrente máxima de saída de 3 A. O circuito retificador deve entregar alto em torno de 33 a 35 V ao regulador para melhor funcionamento. O diodo zener de 1,2 V permite estabelecer uma referência negativa de tensão de modo a se obter o zero volt para o circuito. Veja que é preciso contar com um setor que forneça uma tensão negativa de 10 V para deste diodo de referência. O circuito integrado deve ser dotado de um radiador de calor adequado.
