Regulador Para Equipamentos Telefônicos

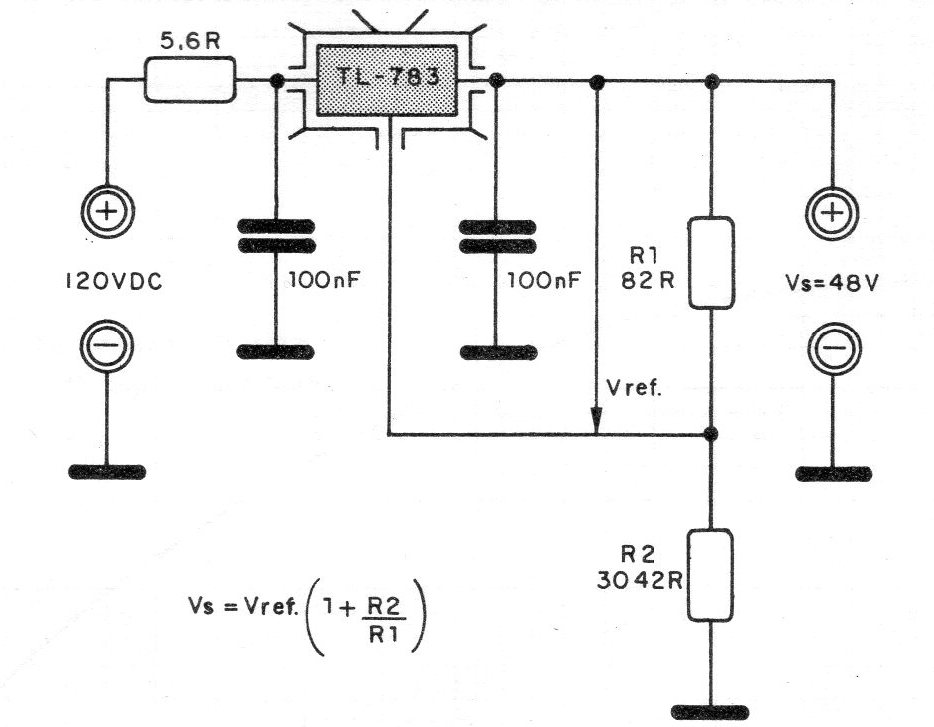

O circuito integrado TL783 da Texas é um regulador de alta tensão dc três terminais com enorme gama de aplicações práticas, já que pode operar com tensões de entrada de 20 a 125 volts com uma corrente de pico de saída que supera 1 ampère. O circuito sugerido fornece uma tensão de 48 volts para aplicações em equipamentos telefônicos. A tensão de saída é dada pela fórmula que depende de R2 e R1 além da tensão de referência.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
