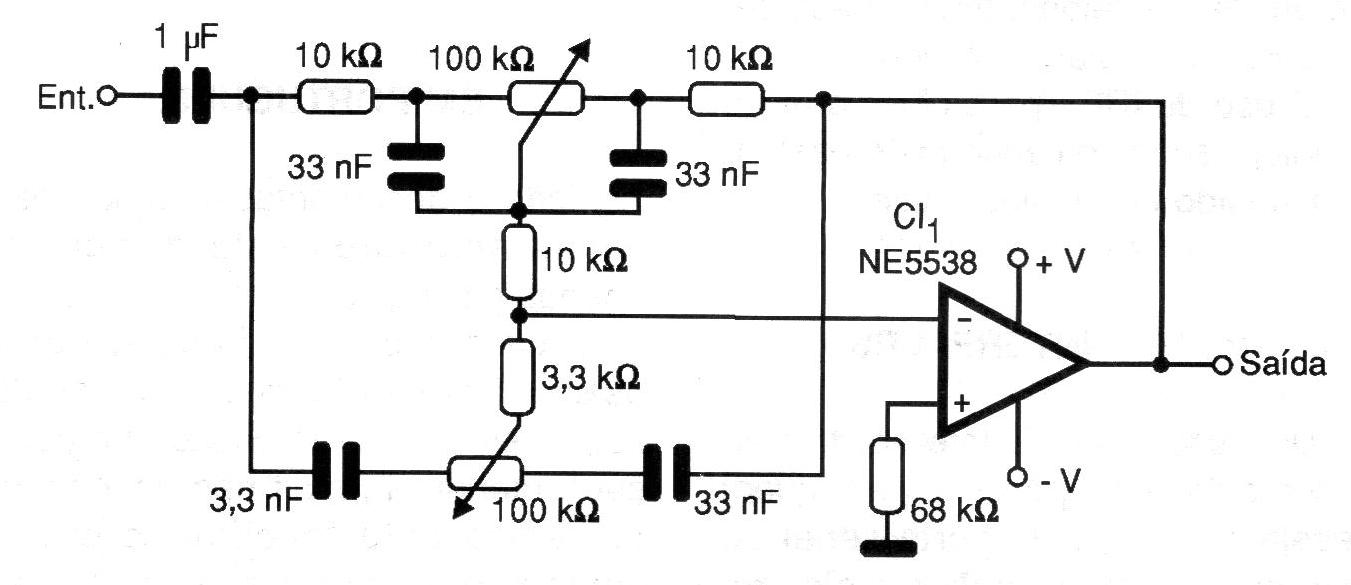

Este circuito básico de controle de tom emprega um amplificador operacional NE5538 da Philips, mas pode ser adaptado para funcionar com outros amplificadores operacionais. A fonte de alimentação deve ser simétrica, e o ganho de graves e agudos pode chegar aos 10 dB. A impedância de entrada é elevada.
