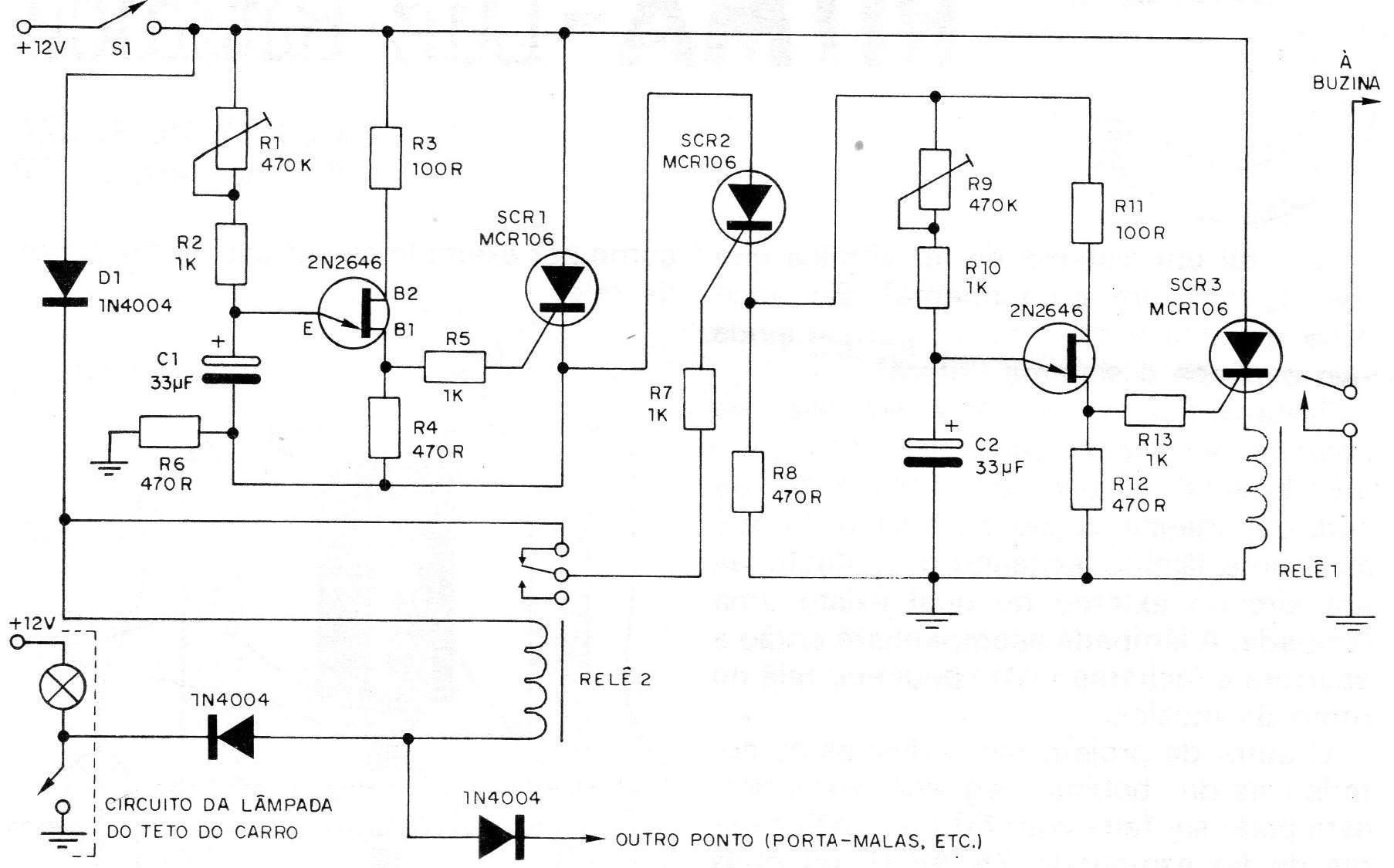

Este circuito foi obtido numa publicação de 1982. Existem muitos tipos de alarmes para carro à disposição dos leitores, cada qual com características específicas, que significam melhor ou pior desempenho. A escolha de um alarme é difícil porque devem ser levadas em conta as condições em que o veículo deve ser protegido. O alarme que descrevemos aqui, por suas características, sem dúvida é dos melhores e pode atender às necessidades do leitor. Seu funcionamento é o seguinte: ao sair do carro, o proprietário aciona um interruptor (S1). Com o acionamento deste interruptor ele tem aproximadamente 20 segundos para sair do carro e fechar a porta. Depois disso, o primeiro oscilador emite um pulso que “arma" o alarme pelo disparo do SCR1. Com o circuito armado é colocado no circuito um segundo oscilador de espera. Se a porta for aberta agora, este oscilador depois de 20 segundos emitirá um pulso que disparará o terceiro SCR, que é o elo final do circuito, ligado à buzina. Estes 20 segundos correspondem ao tempo que o proprietário tem para abrir a porta e desativar o alarme.
