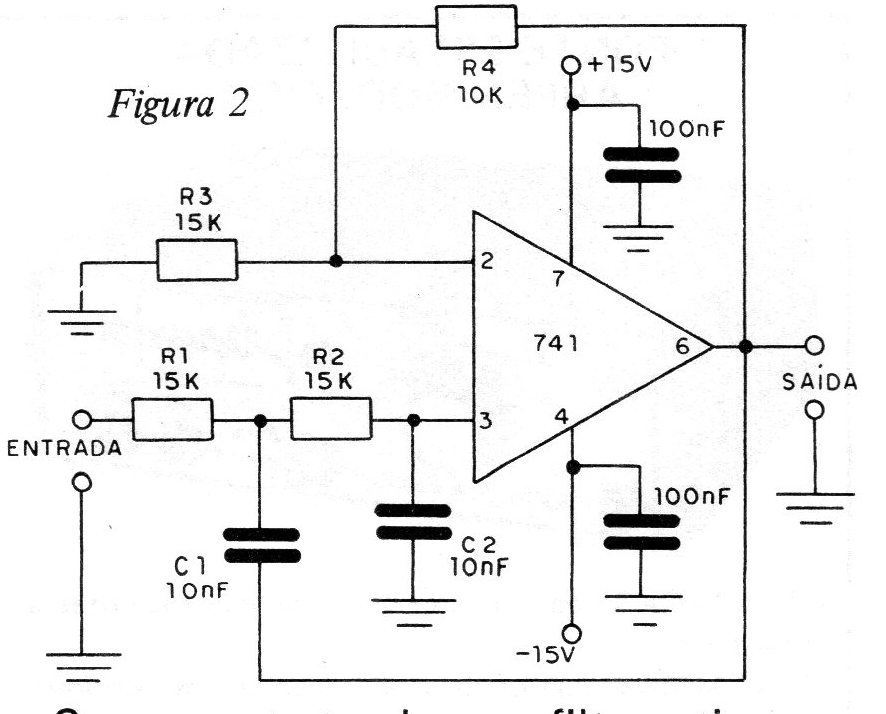

Este filtro deixa passar todas as frequências abaixo de aproximadamente 1 kHz. Para se obter o corte exatamente na frequência de 1 kHz seria preciso usar resistores de precisão com valores mais críticos. Para uma aplicação prática em que se deseja o corte aproximadamente na frequência indicada, os valores são satisfatórios. São os componentes R1, R2, C1 e C2 que formam um filtro RC que determina a frequência em que ocorre o corte. Como se trata de um filtro ativo, na montagem prática devem ser mantidas curtas as ligações, para que não venham ocorrer captações de zumbidos ou realimentações que prejudiquem seu funcionamento.
