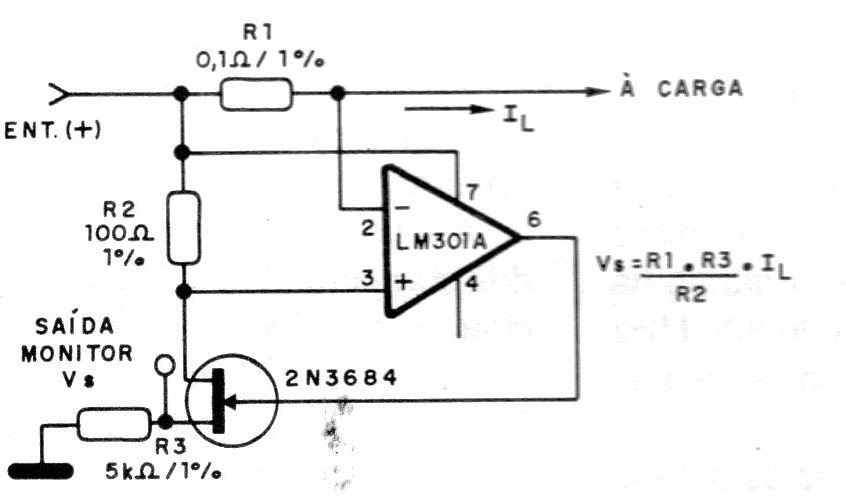

Este circuito, sugerido pela National Semiconductor, fornece uma tensão de saída proporcional à corrente na carga (IL). A relação de proporcionalidade depende dos resistores segundo fórmula dada junto ao diagrama da figura. O transistor de efeito de campo é usado como buffer, e a alimentação do amplificador operacional deve ser simétrica. Observe a tolerância dos componentes usados para maior precisão na tensão de saída em relação à corrente monitorada.
